大華智能小區-深圳智能小區解決方案×深圳智能監控安防小區解決方案×深圳智能安防監控小區解決方案×13554957908邱

綜合解決方案

目  錄

章 智能小區概述

第二章 項目需求及分析

2.1 項目概況

2.2 行業現狀分析

2.3 項目設計需求

2.4 項目可行性分析

第三章 設計指導及依據

3.1 設計指導思想

3.2 設計依據

3.3 設計目標

第4章 項目方案設計

4.1、整體構架方案

4.1.1系統構架

4.4.2平臺構架

4.2可視對講子系統

4.2.1系統構架

4.2.2系統組成

4.2.3系統功能

4.2.4主要設備參數

5.2視頻監控子系統

5.2.1系統架構

5.2.2前端攝像機選型

5.2.4系統特點

5.2.5系統功能

5.2.6主要設備參數

5.3停車場子系統

5.3.1車牌識別免取卡

5.3.2非接觸式IC卡輔助

5.3.3大華停車場優勢

5.3.4主要設備參數

5.4周界報警子系統

5.4.1系統構架

5.4.2系統功能

5.4.3主要設備參數

5.5門禁子系統

5.5.1門禁網絡結構

5.5.2系統功能

6.3.4 大華產品推薦

5.6梯控管理系統

5.6.1接入方式

5.6.2系統概述

5.6.3控制方式

5.6.4系統功能

5.6.5主要設備參數

5.7綜合管理平臺

5.7.1系統概述

5.7.2系統特點

5.7.4平臺功能

5.7.5主要設備參數

章 智能小區概述

智能小區其實是智能大廈、智能住宅和國內小區特點相結合而衍生出來的。隨著智能化技術走向小區，邁進千家萬戶，智能小區的內涵也在不斷地豐富和發展。那么達到一個什么樣的標準或模式才可以稱得上智能化小區？2001年，國家建設部住宅產業辦公室提出一個關于智能化小區的基本概念：“住宅小區智能化是利用4C(即計算機、通信與網絡、自控和IC卡)，通過有效的傳輸網絡，將多元的信息服務與管理、物業管理與安防、住宅智能化集成，為住宅小區的服務與管理提供高技術的智能化手段，以期實現快捷高效的超值服務與管理，提供安全舒適的家居環境?！?/p>

智能小區主要體現在以下四個方面：1、創造安全、舒適的小區環境；2、建立高效、科學、便利的管理體系；3、提供方便、快捷、經濟的信息通訊服務；4、打造溫馨、舒適、便的現代智能社區環境系統。

大華小區智能化系統結構圖

大華智能小區系統主要包含可視對講、視頻監控、周界報警、道閘與梯控等8大子系統。是利用現代傳感技術、數字信息處理技術、數字通信技術、計算機技術、多媒體技術和網絡技術，實現社區各種信息的采集、處理、傳輸、顯示和高度集成共享，實現社區和家庭各種機電設備和安防設備的自動化、智能化監控，實現社區生活與工作安全、舒適、高效的城市社區。

第二章 項目需求及分析

2.1 項目概況

XX住宅小區項目，建筑總面積約22.15萬平方米。其中包括3棟高層住宅樓（豪宅2-6、2-7、2-8）、4棟住宅樓（別墅2-9）、1棟辦公樓（公寓2-12）、4棟商業樓（聯排2-11A、2-11B、2-15A、2-15B）、1棟商業樓（居委會和超市2-10）、1棟郵局（2-16）、地下車庫（2-17）、地下運動會所（2-20）、公租房2棟（2-18、2-19）。

目前，主體混凝土結構施工中，工程要求于2014年至2015年陸續竣工。

項目上要求智能小區部分包括可視對講，視頻監控、停車場、周界報警、門禁、梯控、巡更等智能系統。

2.2 行業現狀分析

近年來，隨著我國經濟實力的不斷增強，各種形態、不同功能的單體建筑或建筑群不斷涌現，其智能化的建設也同樣欣欣向榮。同時，智能建筑也正健康有序地發展，各種行業的標準、規范應運而生。

智能建筑從使用功能上大致可分為智能大廈（或智能大樓）、智能小區（或智能社區）、公共建筑（如體育場、展覽中心、醫院、學校、劇院等）三大類。

自20世紀90年代起，不少開發商就開始在建房規劃當中加入了智能化的因素，安裝了電視監控、對講防盜門系統、遠程抄表系統等智能化設備。也有不少小區在后期的物業管理中，不斷補充上了各種“智能化設備”。但是，目前這些設備的運行情況并不樂觀。這是為什么呢？

現在，我們先來說說實現“智能”生活的幾道坎：

?                      智能化管理成宣傳噱頭

很多樓盤建設之初，都曾以“智能化”作為吸引消費者的砝碼，但等業主入住之后才發現，所謂的“智能化”不過是對講門鈴、小區門禁等基礎設施，而真正能給老百姓生活帶來便利的設施，卻完全找不到了。

?                      設備維護費用太高

智能化設備的使用頻率比較高，出現故障的幾率比較大，特別是在出了保修期之后，這筆維護費用要由物業來承擔，而目前大部分小區的物業費水平都不足以支撐智能化設備的維護費用。

?                      技術性很強管理缺人才

建筑智能化系統包含了多門技術和學科，其管理人員應該具備一定的技術和理論基礎，而目前智能樓宇方面的人才還是非常短缺。每個系統都很先進，每個系統都要單獨操作，且操作過于復雜，經過短期培訓還是根本無法獨立操作。

正是因為這些原因，針對智能小區整體綜合解決方案就顯得尤為重要。大華的智能小區綜合解決方案是大華基于小區管理、服務的整體解決方案，立足于小區應用，以為物業、業主提供安全、便捷的生活為己任，以打造數字智能化小區為目標。

2.3 項目設計需求

本項目智能化系統設計主要從可視對講、視頻監控、周界報警、道閘與梯控和綜合管理平臺幾方面進行設計。以智能化技術為支撐，通過系統應用，將本項目打造成一個高端智能小區。就項目建設的各方而言，需實現以下要求：

作為投資方而言，本項目可為投資方提供優良的品牌效應及投資回報。

作為物業管理方而言，保障小區各系統正常運營，使管理更加簡單方便。

作為業主方而言，可為業主提供先進、健康、舒適、安全的生活環境。

作為訪客而言，可讓訪客享受方便、快捷、舒適、溫馨的接待服務，彰顯小區檔次。

2.4 項目可行性分析

根據項目相關料資，并結合實際情況和未來的發展趨勢，以及我公司從事多年所積累的經驗，以及相關產品的性能等因素，我們建議智能小區應包含以下幾點建設要素：

?                      能提高物業管理效率；

?                      提供全面穩定的安全保障；

?                      提供以人為本的小區環境；

?                      節省能源和降低維護費用；

?                      能有效和靈活利用建筑空間；

?                      提供智能小區管理提供整體的應用平臺；

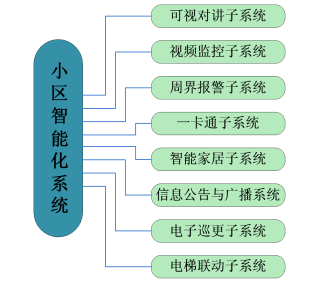

根據數字社區的建設要素以及對數字社區的理解，我們將小區的智能化系統進行了統一規劃，統一設計，統一實施及統一管理。真正實現小區整體解決方案。

小區智能化系統中像信息網絡子系統通常是由運營商直接提供，而多表現場計量和遠程抄送等又是由電力或水利等部門提供。同時，根據中堂項目的實際情況，大華數字社區將小區智能化系統分為以下幾個子系統：可視對講子系統、視頻監控子系統、停車場道閘子系統、周界報警子系統、梯控管理子系統、信息公告子系統和智能小區綜合管理平臺。

各個子系統并不是簡單系統疊加，而是將各系統整合之后，通過小區綜合管理平臺，實現統一操作，統一管理。讓小區內的智能化系統得到大程度上的集成，降低操作難度，減少維護成本。

第三章 設計指導及依據

3.1 設計指導思想

智能小區設計應遵循以下原則：

?                      可靠性：

將安全防范系統的可靠性放在位，充分考慮小區的實際情況，選用質量可靠耐用的設備，在系統投入使用后長期有效地發揮各部分的作用，方便用戶使用，保障小區內住戶的安全；

?                      安全性：

系統應能夠大限度地保障住戶人身及財產的安全；

?                      實用性：

系統應能夠大限度地滿足住戶的生活需求及使用的方便性；

?                      合理性：

根據實際情況選用能滿足用戶需要的設備；系統便于施工，盡量減少對建筑、裝飾等的損害；

?                      適用性：

系統應具有高度的適用性，不會受到氣候和地理環境的干擾影響。

?                      先進性：

充分考慮科學技術的迅猛發展的趨勢，應用較先進技術，保證小區建成具有先進性的智能小區；

?                      經濟性：

在考慮整個系統先進、可靠的同時，著重考慮產品的性能價格比，保證產品的經濟性。在實現建設單位對系統的要求的情況下降低系統的造價，減少不必要的浪費與消耗，讓建設單位投入較少的人力與物力，建立完善的智能化體系；

?                      科學性：

系統的設計、施工嚴格按照有關規定執行，并且充分利用現有成熟的技術，保證系統的可靠運行；

?                      兼容擴展性：

保證智能化小區內部的各個子系統的集成、兼容和信息共享，總體結構具有可擴展性和兼容性。

?                      高性價比：

由于系統采用的平臺軟件具備很強的兼容能力和集成能力，可以在一個平臺上集成管理各個子系統，避免了許多獨立子系統的軟件投資，減少了系統軟件的一次性投入，同時由于高度的兼容性，系統可以搭配不同硬件設備。另外，管理平臺是一個統一的軟件平臺，相應的培訓和維護成本，硬件的投入費用大大降低，管理人員的工作效率大大提高，降低了系統的后期運作費用。

?                      全面性：

系統能夠滿足需求中的各項功能，同時系統具備良好的兼容性和可擴展性，系統還具備許多本文需求分析中說明的智能小區未來發展趨勢需求的各項功能。

3.2 設計依據

按智能化建筑的設計標準建設，完善的設計方案要有堅實的設計依據和基礎，嚴格遵循以下國家相關的標準和規范。

?                      《可視對講技術功能及技術要求》

?                      《智能建筑設計標準》GB/T50314-2000

?                      《民用建筑電氣設計規范》GBJ/T16-92

?                      《國家公共安全行業標準》GB50198-94

?                      《樓宇對講電控防盜門通用技術條件》GA/T72-94

?                      《視頻安防監控系統工程設計規范》GB 50395-2007

?                      《視頻安防監控系統技術要求》GA/T367-2001

?                      《民用閉路監控電視系統工程技術規范》GB50198-1994

?                      《電氣裝置安裝工程施工及驗收規范》GBJ232-90.92

?                      《低壓配電設計規范》GB50054-95

?                      《建筑與建筑群綜合布線系統工程驗收規》GB/T50312-2000

?                      《中國建筑電氣設計規范》GBH115-83

?                      《建筑防雷設計規范》GB50057-94

?                      《建筑物電子信息系統防雷技術規范》（GB 50343-2004）

?                      《出入口控制系統工程設計規范》（GB 50396-2007）

?                      《綜合布線系統工程驗收規范》（GB 50312-2007）

?                      《安全防范工程技術規范》（GB 50348-2004）

?                      《通信光纜系列》（GB/T 13993-200X）

?                      《樓宇對講電控防盜門通用技術條件》（GA/T-72-2005）

?                      《防盜報警控制器通用技術條件》（GB12663-2001）

?                      《中華人民共和國公共安全行業標準》（GA38-92）

?                      《外殼防護等級(IP代碼)》（GB4208-1993）

?                      《弱電系統工程質量驗收標準》（GB 50339-2003）

?                      《電氣裝置安裝工程 電纜線路施工及驗收規范》（GB 50168-2006）

?                      《全國住宅小區智能化技術示范建設要點與技術導則》

?                      《入侵報警系統工程設計規范》（GB 50394-2007）

?                      《中國電氣裝置安裝工程施工及驗收規范》GBJ232—82

?                      《全國住宅小區智能化系統示范工程建設要點與技術導則》及其它相關規定規范。

3.3 設計目標

智能化數字社區以信息網絡子系統為基礎，有機集成了安全防范子系統及信息管理子系統。并且通過小區綜合管理平臺統一操作，統一管理，從而實現真正意義上的智能管理，智能生活。

因此在建立小區智能化建設的規劃設計過程中，必須遵循以提高效率，提升服務品質為目標，也即是系統必須為小區開發商、物業、保安和業主服務的基本原則和設計思路，下面我們從本系統的小區開發商、物業、保安和業主這四類人來說明本項目的設計思路的：

1）對于開放商來說：

n                      小區智能化系統可統一規劃，布線及管網系統可大量簡化，節約成本的同時，也能減少后期的維護量。

n                      將多個智能化系統融合一起，將可以大大提升智能化的集成度，增加相應的亮點、賣點，提升樓盤的品質。

2）對于小區物業來說

n                      建立一個高效的管理平臺，可以將各子系統的數據統計并有機結合的顯示出來。以豐富的圖表形式，簡單直觀地讓物業人員可以方便的了解小區內的攝像頭位置及停車場情況等信息。

n                      通過云服務擴展，還可以讓公司技術人員遠程了解系統運行情況，及時解決問題，避免不必要的損失。

3）對于小區保安來說：

n                      建立一個高度集成的管理平臺，可以將小區內的監控系統、可視對講、停車場系統、報警系統等集成在一個智能化管理平臺中進行統一管理，這樣可以大大提高系統的監控效率，降低使用難度。

n                      用統一的高度集成的管理平臺，將使得培訓的成本大大降低，提高監控效率，也有助與減少維護人力，從而降低維護成本。

n                      采用統一的可以兼容各種硬件監控設施的管理平臺，對于系統的改造，在保證實際效果的同時，能夠充分地利用現有的設備和系統的硬件設施，節省資金投入。

4）對于小區業主來說：

n                      通過本解決方案，建立小區內網和公網的鏈接。云服務擴展功能，使業主可以通過智能終端，進行智能家居控制，視頻監控，接收推送消息等，真正為業主帶來安全、舒適、便利、溫馨的小區智能化生活。

第4章 項目方案設計

4.1、整體構架方案

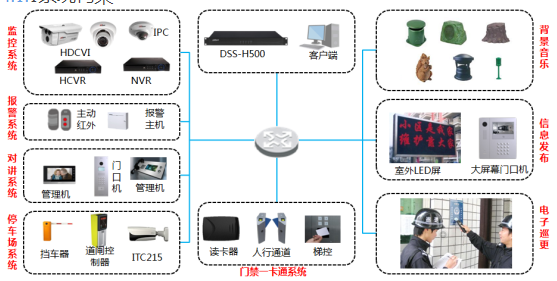

4.1.1系統構架

系統采用TCP/IP的構架方式，全數字可視對講系統、網絡視頻監控系統及周界報警系統可直接接入小區局域網，而道閘、梯控等系統，則可以通過協議對接或協議共享的方式接入，實現聯動及共享數據。

4.4.2平臺構架

智能小區平臺主要有應用服務層、服務管理層、數據稱、傳輸網絡以及設備接入層組成。小區綜合管理平臺是將小區弱電系統中的可視對講、視頻監控及報警、智能家居、一卡通、電子巡更、信息發布和周界報警等系統進行統一管理，同時也是對系統設備、人員進行管理。此外，通過社區公網平臺，還可將小區內的相關信息，如廣告、家人刷卡、訪客呼叫等信息推送至業主手機。

4.2可視對講子系統

樓宇可視對講是小區智能化系統投資較大的系統，應該盡量選用性價比較高的產品，并減少施工布線和人工等費用，節約建設成本。本項目考慮采用數字化TCP/IP可視對講系統進行設計，TCP/IP是一個開放的標準，系統具有非常大的帶寬、同時可以多方通信而且不受干擾、系統容量不受限制、可以自由擴展和升級。

大華全數字樓宇對講系統基于網絡技術和嵌入式技術進行研發，產品成熟穩定，集可靠性、安全性、實用性、合理性、適用性、先進性、經濟性、科學性、兼容性、擴展性于一身。

n                      全數字可視對講系統主要由可視對講管理主機、室內分機、門口主機、圍墻機等組成，通過交換機等網絡設備接入網絡，整個系統采用國際通用TCP/IP網絡構架，真正做到TCP/IP到戶。

n                      不管是室內分機還是門口主機都分配一個唯一的IP地址，通過SNMP網絡管理協議，實現在網設備統一管理，對在網設備進行實時監測，一發現設備異常，管理中心會時間發現并及時解決故障，給用戶帶來極大便利。

n                      管理主機、室內分機、門口主機等設備均采用了穩定的嵌入式Linux技術，系統安全穩定可靠。

n                      具備故障隔離功能，主要用于戶與戶之間或戶與層之間設備的隔離，起到隔離故障信號，所有分機線路的信號、電源等通通實現故障隔離，即使任何住戶裝修引起線路短路、斷路，均不影響系統和其他用戶的正常使用，以保證系統運行的穩定性。

n                      可視對講話機能夠連接中央管理平臺系統，提供社區生活服務系統的連接；有獨立的中央處理器CPU及存儲。

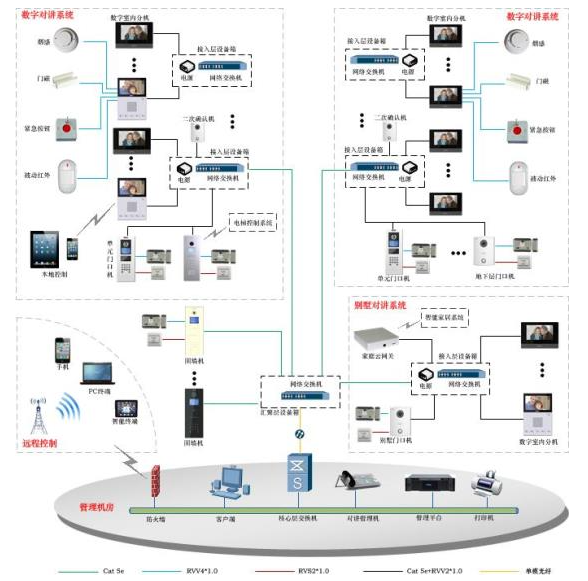

4.2.1系統構架

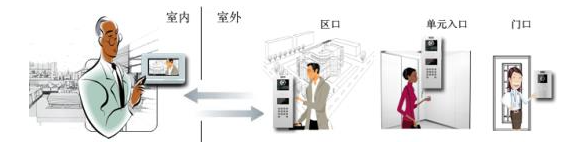

4.2.2系統組成

4.2.2.1小區入口

在小區的各個出入口處安裝一臺圍墻機。小區有來訪者時一般先通過小區崗亭，保安通過圍墻機呼叫住戶室內分機，接通后向業主確認來訪者身份，確認身份后準許進入。

圍墻機一般安裝室外或者小區崗亭內，故要選擇合適的位置，切勿將圍墻機安裝在陽光直射或雨水容易打濕的地方，否則容易影響攝像頭的效果。安裝位置以美觀，方便操作為主。如受現場環境限制，存在被雨水打濕的可能時，請選擇防護等級在IP65及以上的圍墻機，或加裝防雨罩。

圍墻機具有TCP/IP傳輸能力，無需任何轉換設備便可接入小園區局域網，通過小區局域網實現與室內分機、管理中心進行可視對講通訊。圍墻機是小區的主要安全屏障之一。

4.2.2.2單元門口

來訪者在通過住小區大門圍墻機的確認，到達單元門口后還需要經過再次確認，通過單元門口機呼叫樓內住戶，住戶可通過室內機應答單元門口機呼叫，經視頻、聲音確認后開門。在每個單元門口配置一臺彩色可視的門口機，幫助樓內用戶完成確認來訪者進入該樓棟單元的門口。

全數字可視對講系統，沒有繁瑣的中間設備，摒棄了如聯網控制器，聯網選擇器，多門選擇器，信號放大器，信號隔離器等模擬系統中無法省去的中間設備。在整個單元只需一臺匯聚交換機作為接入點，門口機可通過接入?yún)R聚層交換機接入小區局域網。另外門禁系統也要配合門口機開鎖，門鎖、閉門器、開門按鈕要相互匹配，避免大力撞擊產生太大噪音影響底層住戶的休息。

地下室作為小區安防不可忽視的地區，也是小區安保比較薄弱的地區，很多情況下犯罪份子會乘機從地下室走上單元樓道，對小區住戶的生命財產安全構成嚴重威脅。我們在地下停車庫上到單元的樓梯口的必經之處設計一臺門口機或門禁，想要進去單元必須通過該門口機與住戶確認或刷卡，否則無法進入單元樓內。

數字門口機具有門禁接口，可以輕松完成門禁與對講的統一設置，使小區單元出入口設計更加靈活。

4.2.2.3戶內

在小區每戶住家設置可視住戶室內分機，有訪客呼叫時，住戶通過室內機的顯示屏對訪客進行觀察，并決定是否與其通話及允許其進入住宅樓，在確認后，住戶通過可視分機上的開鎖鍵控制梯口電控鎖的開啟，讓訪客進入。

可視住戶室內機一般安裝在起居室、客廳或進戶入口的過道等方便住戶操作的位置，一般情況下，住戶室內主機放置在客廳進門處，考慮到住戶家里的老人及小孩，故安裝高度不宜過高，室內機安裝高度為底邊距地1.2-1.5米。同時考慮到用戶裝修時可能會改變安裝位置，故在布線時需為每戶預留1-3米的預留線，以供業主裝修時改變線路。

住戶室內機上配有開鎖、呼叫、監視等按鍵，通過相應按鍵，住戶可實現室內分機和管理中心聯系，還可以監視本單元樓出入口的人員進出情況，以及開啟單元門口電控鎖等功能。

同時，室內機可以接入智能家居控制主機，實現智能家居的整體方案。

4.2.2.4信號傳輸

系統采用TCP/IP協議組網，系統架構靈活、擴展自由、容量不限，所有的命令和狀態信號全部采用基于TCP/IP網絡的數字編碼信號，具有抗干擾能力強、性能穩定的特點。

聯網線路可以利用現有小區局域網亦可單獨組建可視對講局域網，一般情況下建議單獨建立可視對講局域網，簡化網絡環境，以避免IP地址沖突。

系統室外部分采用單模光纖，樓內部分采用一根網線和一根電源線就可以方便快捷的完成施工布線。和普通模擬對講系統相比，聯網中間設備大大減少，系統開通調試簡單。

4.2.2.5系統供電

管理平臺主機及客戶端PC等由管理中心220V交流電直接供電，交換機等設備在弱電井內取電。室內分機根據情況配置電源，一般情況下由開關電源為室內分機提供12V直流供電。

考慮到單元門口機要連接電控鎖，而電控鎖開門時要求的瞬間電流較大，因此門口主機采用單獨供電方式進行供電（單獨配置一臺12V電源），電源安裝在梯口弱電箱內（或一層弱電間）。

圍墻機供電方式與門口主機相同。各類終端設備均采用低壓直流電源。

4.2.3系統功能

4.2.3.1可視對講功能

n                      訪客與住戶通話

訪客來訪時，在小區入口通過圍墻機呼叫住戶，對應住戶可通過語音對講與視頻監視確認訪客身份，經確認后開門放行，訪客進入園區；訪客到達單元門口時，通過門口機再次呼叫住戶請求開鎖，住戶確認后可按下開鎖鍵為訪客遠程開啟單元門鎖；如有需要，住戶可再安裝門前二次確認機，訪客到達住戶門口時通過門鈴按鈕呼叫室內機，住戶可通過語音對講與視頻監視終確認后開門。

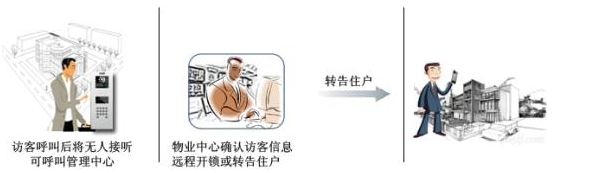

n                      圍墻機/門口機與管理中心通話

當訪客呼叫的住戶沒有接聽時，可通過圍墻機或單元門口機呼叫管理中心進行通話，管理人員可通過聯系住戶確認訪客身份，判斷是否需要為其開鎖。

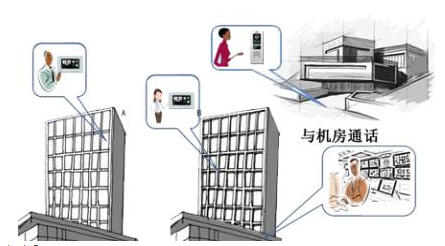

n                      管理中心與住戶通話

住戶也可通過室內機呼叫管理中心進行雙向語音對講，管理機或管理平臺以文字方式顯示住戶相關信息。如發生緊急情況，管理中心也可直接呼叫住戶室內機進行通知。另外，業主忘帶卡時，也可通過圍墻機或門口機呼叫管理中心，又管理員為其遠程開鎖。

n                      住戶與住戶之間通話

小區內任意兩個室內分機之間可實現雙向語音對講，群呼時的同號分機也可以相互呼叫。如室內機內置攝像頭，則可以進行雙向可視對講。

4.2.3.2監視功能

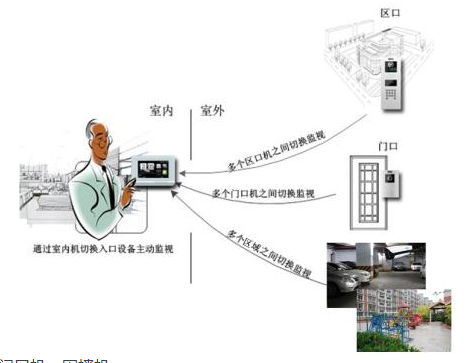

n                      室內機監視門口機、圍墻機

住戶可隨時通過數字室內機監視功能主動查看門口機、圍墻機前的監視圖像。通過室內機操作界面可任意切換需要監視的不同單元門口與小區出入口。門口機標配130萬像素彩色攝像頭，畫面清晰流暢，夜間白光補償。

n                      監視攝像機

住戶通過授權能監視小區內其他公共區域的攝像機的圖像，關注主要區域（如游樂場、老年活動室、停車庫等）的實時視頻圖像。同時支持手動添加IPC功能，以滿足別墅項目住戶自建監控攝像機需要查看的需求。

4.2.3.3門控開鎖

n                      刷卡開鎖

住戶回家時可通過在門口機對應區域刷感應卡打開單元門鎖。系統聯網時，門口機卡號數據可與管理中心機進行數據共享同步，方便在管理中心統一管理。住戶進行刷卡操作后，在中心管理機會保存該單元門口機刷卡歷史信息。門口機和中心管理機均可對住戶進行發卡。

n                      密碼開鎖

住戶回家時可在門口機鍵入密碼打開單元門鎖，支持一戶一碼或公共密碼。門口機公共開鎖密碼可在管理中心進行統一管理修改。

n                      遠程開鎖

訪客呼叫住戶后，住戶確認訪客身份，按下室內機開門鍵，大門即自動打開。

當住戶遺失IC卡、遺忘開鎖密碼或其他原因無法開門時，直接呼叫管理中心，管理員在確認身份信息后可對單元門口進行遠程開鎖操作。

小區管理中心的管理員也可通過管理平臺或管理中心機直接遙控開啟圍墻機及各樓棟門口電鎖。

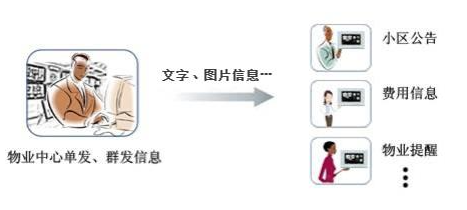

4.2.3.4信息發布

管理中心可將文字或圖片信息發送給指定住戶，或通過管理軟件將用戶任意編組，將公告信息發送至指定分組。除了小區公告、通知等信息之外，系統也可將廣告信息推送至室內機。

當小區有重要信息需要通知住戶時，可以通過中心管理機，將通知以文字或圖片等形式發送到室內機或業主手機。住戶可通過室內機公告按鍵對小區通知進行查看。

4.2.3.5網絡功能

n                      時鐘同步

在線門口機無需手動設置系統時間，進行網絡連接后，門口機自動更正機器時間為系統服務器（中心管理機）時間。時間同步是保證時間參考價值的前提條件。

n                      遠程升級

所有在網設備可通過管理中心的軟件平臺進行遠程升級，以使系統設備及時得到功能擴展，或有針對性地解決在實際使用過程中遇到的問題，進一步提高系統穩定性。系統支持批量升級。

4.2.3.6防盜報警

n                      緊急呼叫

住戶需要聯系管理人員時，可通過室內機緊急呼叫按鍵呼叫管理中心，中心管理機響鈴并顯示呼叫的住戶信息，管理人員按下接聽后可與住戶進行對講。

n                      可接入多種報警探測器

室內機提供多個有線報警防區，可接入多種探測器，包括煙感探測器、燃氣探測器、紅外探測器、紅外對射探測器、門/窗磁、幕簾等。7寸室內機多可接入8路有線報警輸入。

n                      報警聯網通知

當探測器探測到警情時，室內機提示報警，并同時將報警信息傳至管理中心（觸發緊急按鈕可將報警信息發送管理中心，而室內機不會發出報警鈴聲）。管理中心有報警提醒，同時會將報警信息記錄存儲到數據庫中。通過后期的記錄查詢，管理人員可以查看報警發生的時間、地點等信息。

n                      電子地圖功能

報警時管理中心除聲光提醒外，在管理軟件上自動彈出電子地圖，以明顯方式報告警情，通過電子地圖顯示住戶的詳細信息，使管理人員及時找到現場以確認或處理警情。

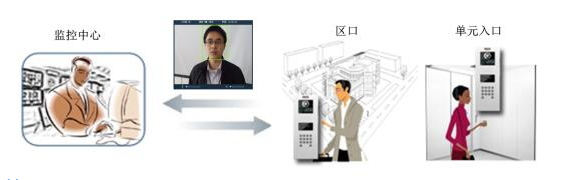

4.2.3.7人像抓拍

n                      人像抓拍功能

當有人員在進入小區大門或單元門時，無論是刷卡、密碼開門，還是通過呼叫管理中心開門，系統都會抓取該人員的臉部照片進行保存。即便使用未經授權的門禁卡，或其他單元樓的門禁卡，系統也會自動抓取圖片進行保存。管理中心保安發現有異常情況時也可手動點擊抓拍圖像。

4.2.4主要設備參數

4.2.4.1室內分機

DH-VTH1560CH

1)                      產品圖片

2)                      產品特點

2                      超薄外觀，風格簡約、時尚。全屏高清視頻畫面，全觸摸屏，觸摸快捷按鍵，中英文輸入，支持戶戶通話，信息查詢，社區服務，安防報警，支持錄像，抓拍。

3)                      產品描述

2                      7寸TFT彩屏，呈現精彩人生

2                      模塊化功能組合，詮釋科技本質

2                      SNMP網管，數據加密，安全穩定

2                      個性和弦鈴聲可選，悅耳享受

2                      自定義情景模式，自設開門密碼

2                      集成防盜報警、視頻監控等應用

2                      有黑色和白色可選。

4)                      產品參數

型號

DH-VTH1560CH

系統

主處理器

嵌入式處理器

操作系統

嵌入式 LINUX

視頻

視頻壓縮標準

H.264

音頻

音頻標準

G.711

輸入

全指向麥克風

輸出

內置揚聲器

對講

支持雙向語音對講

顯示

屏幕尺寸

彩色7寸TFT LCD

分辨率

800*480

OSD菜單

中文/英文

操作模式

輸入

觸摸屏+觸摸按鍵

報警

輸入

8路有線防區

輸出

1路報警輸出、網絡

探測器供電

1路可控12V（400mA）電源輸出

網絡

以太網

10M/100Mbps自適應

網絡協議

TCP/IP，SNMP

存儲

內存

256MB

其他硬件接口

485總線

1路

環境

電源

DC 12V

功耗

待機≤1w，工作≤7w

4.2.4.2單元門口主機

DH-VTO1210C-X

1)                      產品圖片

2)                      產品特點

金屬不銹鋼面板、高清攝像頭、數模兼容、操作簡單。

3)                      產品描述

2                      3英寸STN屏

2                      具有紅外功能，低照度效果好，夜間自動感光/補光

2                      保存來訪者音視頻

2                      不銹鋼金屬面板

2                      130萬像素高清攝像頭，自動白光補償

2                      支持密碼開門、IC卡開門、遠程開門

2                      數模兼容，可以兼容數字機或者模擬機

2                      帶接近感應功能，刷卡區/屏幕接近指示

4)                      產品參數

型號

VTO1210C-X

系統

主處理器

嵌入式微控制器

操作系統

嵌入式LINUX操作系統

視頻

視頻壓縮標準

H.264

輸入/接近感應

130萬高清攝像頭

夜視

支持

背光

支持

自動補光

支持

音頻

輸入

全指向麥克風

輸出

內置喇叭

對講

支持雙向語音對講

顯示

屏幕尺寸

3英寸STN屏

分辨率

128*64

操作模式

輸入

數字鍵盤

刷卡

內置IC卡感應讀頭

接近感應

人體接近

VCA圖像分析方式，攝像頭視角范圍2米內

報警

防拆

支持

門禁

常開輸出

支持

常閉輸出

支持

開門按鈕

支持

門狀態檢測

支持

網絡

以太網

10M/100Mbps自適應

網絡協議

TCP/IP

存儲

內存

128MB

規格參數

電源

DC 10~15V

功耗

待機≤3W ；工作≤20W

工作環境

-30℃~+60℃

10~95%RH

防水

防水等級：IP53

外觀尺寸

143.0*406.0*40.5（寬*高*厚）（mm）

4.2.4.3圍墻機

DH-VTO1210B-X

1)                      產品圖片

2)                      產品特點

鋼化玻璃面板、130萬像素高清攝像頭、防水等級IP65、低溫加熱、接近感應、數模兼容、操作簡單。

3)                      產品描述

2                      3英寸STN屏

2                      具有紅外功能，低照度效果好，夜間自動感光/補光

2                      保存來訪者音視頻

2                      14位觸摸按鍵，藍背光，高端

2                      支持密碼開門、IC卡開門、遠程開門

2                      130萬像素高清攝像頭，自動白光補償

2                      防護等級IP65，雨雪天氣下可正常工作

2                      數模兼容，可以兼容數字機或者模擬機

2                      帶接近感應功能，刷卡區/按鍵區/屏幕接近指示

2                      內部具有的加熱功能，使本產品的工作環境溫度達到零下40度

4)                      產品參數

型號

VTO1210B-X

系統

主處理器

嵌入式微控制器

操作系統

嵌入式LINUX操作系統

視頻

視頻壓縮標準

H.264

輸入/接近感應

130萬高清攝像頭

夜視

支持

背光

支持

自動補光

支持

音頻

輸入

全指向麥克風

輸出

內置喇叭

對講

支持雙向語音對講

顯示

屏幕尺寸

3英寸STN屏

分辨率

128*64

操作模式

輸入

數字鍵盤

刷卡

內置IC卡感應讀頭

接近感應

人體接近

支持

報警

防拆

支持

門禁

常開輸出

支持

常閉輸出

支持

開門按鈕

支持

門狀態檢測

支持

網絡

以太網

10M/100Mbps自適應

網絡協議

TCP/IP

規格參數

電源

DC 10~15V

功耗

待機≤1W ；工作≤10W

工作環境

-40℃~+70℃(含加熱模塊)

10~95%RH

防護等級

IP65

尺寸

407mm*150mm*47mm（長*寬*高）

重量

1.5kg

4.2.4.4門口副機

（用于地下室或地庫單元入口處）

1)                      產品圖片

2)                      產品特點

阻燃材料面板，造型美觀，工藝考究；按鍵背光技術，支持門鎖控制。支持刷卡開門。百萬高清攝像頭，自動感光/補光處理，智能語音提示，訪客留影留言。

3)                      產品描述

2                      超薄設計

2                      100萬像素攝像頭

2                      一鍵呼叫一鍵掛斷

2                      支持門口機WEB發卡

2                      支持保存來訪者音視頻

2                      支持夜視功能，夜間呼叫時補光燈自動亮起補光

2                      支持IC卡開門，遠程開門功能

2                      支持多臺門口機呼叫多臺室內機，支持分時間段呼叫管理中心

4)                      產品參數

型號

DH-VTO6100C

系統

主處理器

嵌入式微控制器

操作系統

嵌入式LINUX操作系統

面板

面板材質

阻燃

視頻

視頻壓縮標準

H.264

輸入/接近感應

100萬CMOS高清攝像頭

夜視

支持

音頻

輸入

全指向麥克風

輸出

內置喇叭

對講

支持雙向語音對講

操作模式

輸入

單鍵輸入（帶背光）

刷卡

支持

報警

防拆

支持

網絡

以太網

10M/100Mbps自適應

網絡協議

TCP/IP

規格參數

電源

DC 10~15V

功耗

待機≤1W ；工作≤10W

工作環境

 -10℃~+60℃、10~95%RH

尺寸

100mm ×42 mm ×141mm（長*寬*高）

重量

0.5kg

5.2視頻監控子系統

視頻監控系統是智能化小區建設中的核心，可以對小區內指定的監視點進行實時監控。主要有小區出入口、出庫出入口、車庫內部、電梯內、單元樓出入口、室外公共區域以及圍墻周界等，這些監控點位的現場實時圖像可以通過大華監控系統傳輸?shù)叫^(qū)管理中心的監視器上。

為了更好的融入系統，構成一個整體的智能小區，建議視頻監控采用高清網絡型監控設備。

5.2.1系統架構

本子系統主要由高清網絡攝像機、網絡傳輸設備、網絡硬盤錄像機（NVR）、管理服務器和監控顯示系統等五大部分組成：

高清網絡攝像機

IPC是視頻監控系統的前沿部分，是整個系統的“眼睛”，它把監視的內容經鏡頭進入圖像傳感器轉換為圖像信號，經DSP進行數據轉換與編碼，打為IP包后經網絡傳輸。IPC攝像機主要采用浙江大華品牌，視頻分辨率高，圖像更清晰，色彩還原度更好，低照度下噪點更少。具有遠程訪問，遠程配置調試的優勢。

項目設計采用130W和200W像素高清網絡攝像機。

網絡傳輸平臺

在數字監控系統中，雙絞線或光纜作為數據傳輸?shù)闹饕d體取代了模擬監控系統中的視頻線纜、音頻線纜、報警線纜、控制線纜，所以TCP/IP網絡是IPC與NVR的之間的傳輸路徑，是整個系統的“脈絡”，它將前端的IPC信號通過雙絞線、光纖及其光電轉換設備，傳輸至接入層交換機，經接入交換機轉發至網絡硬盤錄像機NVR。

網絡硬盤錄像機（NVR）

網絡硬盤錄像機（NVR）是網絡視頻監控系統的靈魂，其除了具有處理相關數據的功能，還具有存儲設備、顯示設備的相關功能，是個一體化的網絡視頻監控管理后端主機。

綜合管理平臺

本系統采用大華智能小區綜合管理平臺，具備視頻監控系統管理模塊，可通過網絡來管理網絡硬盤錄像機機(NVR)，前端攝像機或編碼器。綜合管理平臺配備高性能嵌入式服務器，可支持大量高清攝像機實時顯示、云臺控制，錄像操作、回放等功能。

高清顯示

網絡視頻監控系統的顯示通過高清顯示解碼器完成，單臺主機支持VGA、HDMI高清信號輸出，每路信號支持多畫面分割切換，能提供給監視器或拼接屏信號源，該顯示信號同時支持管理平臺的集中管理和控制。

5.2.2前端攝像機選型

針對小區監控系統的特性,本方案中會重點介紹以下區域中監控系統的應用.

小區出入口、地下車庫出入口行車通道：

小區出入口設計采用200W像素抓拍專用攝像機，對進出車輛車牌進行抓拍。

小區道路、車庫內部、周界：

在小區道路重點部位、地下車庫內部、圍墻周界區域采用高清定焦紅外防水槍式攝像機，可根據環境、地形、監控范圍選用不同焦距、不通紅外照射范圍的槍機組合監控，圍墻周界區域的槍機還可以和入侵報警系統聯動，實時監視小區的每一個角落。周界攝像機設計采用130W像素高清攝像機。

單元樓出入口、單元樓地下出入口：

此類區域宜采用高清定焦紅外半球攝像機，每個單元樓出入口宜設一臺此類攝像機，可以清晰的捕捉每個進出單元樓的人員圖像，即使在無光的情況下，也可以通過內置的紅外燈增強補光，達到不遺漏任何細節的效果。一旦發生案件，首先就可以從失竊單元出入口處的監控錄像著手排查，提高破案效率。

另外，可視對講單元主機可作為監控攝像機使用，支持監控中心實時查看圖像，以及錄像存儲。

電梯轎廂內部：

電梯轎廂內部宜采用高清定焦迷你半球攝像機，外觀精巧，監控轎廂內實時動態的同時，外觀與轎廂裝飾融為一體。

電梯內安裝網絡攝像機時，請使用電梯專用網線。

小區廣場、開闊公共區域：

此類區域全部采用高清紅外一體化智能高速球，內置全方位的云臺和高倍數的電動變焦鏡頭，全方位云臺可承載攝像機進行旋轉和俯仰運動，可大大增加監控視野；電動變焦鏡頭可以進行改變光圈、焦距和聚焦運動，因此可以拍攝細部特寫鏡頭。管理中心的保安值班人員可對球機進行控制，可根據現場需要隨意靈活的進行調整，另外還可以對球機設置預置位，與報警設備進行聯動，使整個小區做到真正監控無死角。普通室外球機設計采用130W高清紅外球機；高層球機設計采用200W高清紅外球機，同時紅外距離大于等于150米。

5.2.4系統特點

方案的成熟度高

網絡攝像機+嵌入式網絡硬盤錄像機視頻監控方案已經應用五年多，本身已經得到該行業用戶的高度認可，而且網絡攝像機和嵌入式網絡錄像機都是選用浙江大華技術股份有限公司的產品，已經取得市場使用驗證，品質可靠，運行穩定，公司具有分布全國的服務機構，售后服務有保障。

方案建設的

本方案設計采用整體一體化解決方案，選用的產品為行業通用產品，并且由大華提供從前端設備、存儲設備到中心上墻設備一體化整體解決方案，具有全套供應的成本優勢，大幅度降低投資成本。

品牌度高

本方案選用浙江大華技術股份有限公司的全套數字化解決方案，已經在項目的實際運行中得到了廣大客戶的一致認可。且浙江大華公司在安防行業已經獲得國內安防品牌、國際安防的實力，具有相當高的度。

系統擴容能力強

在前期已經投入的情況下，如果后續還需要進行監控點位擴容，本方案在設計初就考慮了系統擴容問題。如果后續需要進行擴充，只要再采購相應數量的網絡攝像機和網絡硬盤錄像機，就可以完成快速的系統擴容。

系統功能應用簡便

承載老的DVR架構，能夠使使用人員更快的融入到新的數字化系統中來。系統的安裝極其簡單，軟件系統的安裝及使用也非常易懂。在維護性方面，系統的接線十分簡潔，而主要設備的可靠性很高，維護性能好，而且可實現遠程維護；方便快捷。

5.2.5系統功能

視頻實時監控

視頻監控系統通過前端設備采集視頻圖像，通過視頻傳輸系統能在監控中心的顯示設備上集中顯示，同時具備多畫面監視、輪巡等功能，能夠體現監控信息與其物理位置的對應關系。實現對小區內外環境的實時監控。

錄像回放查詢

可對錄像資料進行多種智能檢索和回放。錄像能方便檢索回放，可指定某個時間段任意回放，對某些時間段發生的特殊情況的時段進行查看。

錄像存儲功能

可將前端視頻信號直接存儲到NVR內置的硬盤中，可根據實際情況設定存儲時間，可選擇 D1或720P等格式進行存儲?？蓪χ匾O(jiān)控點的圖像進行多種模式的存儲，對重要錄像資料可以進行備份。

顯示功能

通過電視墻上的液晶監視器和液晶顯示器調看圖像，可以選擇任意一路圖像進行解碼上墻用于終端顯像，每一個顯示器也可顯示多畫面。

動態監測功能需求

支持跨線檢測、流量統計、區域檢測功能。

多系統聯動功能

報警聯動功能，具備多種外部電壓量報警輸入，多路繼電器開關量報警輸出；支持多種報警方式。

5.2.6主要設備參數

5.2.6.1紅外槍型攝像機130W

DH-IPC-BFW8120D（根據實際選型）

產品概述

l                      采用高性能130萬像素 CMOS圖像傳感器，低照度效果好，圖像清晰度高

l                      支持ICR自動切換功能，實現晝夜監控

l                      支持130萬（1280*960）30fps實時監控

l                      支持雙碼流，感興趣ROI編碼和可伸縮視頻編碼SVC技術

l                      支持ACF（活動幀率控制），支持手機監控

l                      支持數字水印加密，防止數據被篡

l                      支持數字寬動態，3D降噪，強光抑制，背光補償和走廊模式

l                      支持網絡斷口、IP沖突、移動偵測、視頻遮擋、區域入侵、拌線入侵、場景變更等功能

l                      大紅外監控距離80米

l                      采用一體化結構設計，方便安裝

l                      符合6KV高等級防雷防浪涌設計

l                      符合IP67級防水設計

l                      支持DC12V±25%寬壓供電，抗電源波動能力強

技術參數

參數分類

參數

參數值

系統參數

主處理器

超高性能處理器

攝像機

傳感器類型

1/3英寸CMOS

傳感器有效像素

1280(H)×960(V)

電子快門

1/3s～1/10000s;可手動或自動調節

低照度

0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（紅外燈開啟）

大紅外距離

80米

日夜轉換

IR-CUT自動切換

降噪

3D降噪

寬動態

數字寬動態

信噪比

≥56dB

增益控制

自動

白平衡

自動

背光補償

支持

強光抑制

支持

鏡頭參數

鏡頭焦距

3.6mm/6mm/8mm/12mm

鏡頭接口

M12接口

光圈控制

固定

變焦類型

定焦

視場角

水平71°/46.5° /38.5°/22.4°

視頻參數

視頻壓縮標準

H.264;H.264B;H.264H;MJPEG

視頻碼率

H.264碼率可調，4kbps～32Mbps

視頻幀率

主碼流(1280×960@30fps/25fps)，輔碼流（704*576@30fps/25fps）

功能

圖像設置

亮度;對比度;銳度;飽和度

OSD信息疊加

時間;通道;地理位置;圖片

圖像鏡像

支持

圖像負像

支持90°、180°、270°旋轉

心跳機制

支持

錄像模式

手動錄像;視頻檢測錄像;定時錄像;錄像優先級從高到低依次為手動、視頻檢測、定時

存儲功能

支持網絡存儲

預覽大用戶數

20個

恢復默認

支持一鍵恢復默認

瀏覽器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+瀏覽器

用戶管理

大支持32個用戶,多級用戶權限管理

安全模式

授權的用戶名和密碼，以及MAC 地址綁定;HTTPS 加密;IEEE 802.1x 網絡訪問控制

超低碼流

720P:1-2Mbps

智能分析

支持區域入侵，拌線入侵，場景變更并且可以與報警聯動

隱私遮擋

支持4塊區域

走廊模式

支持

接口

網絡接口

1個 ,10/100 Base-T以太網口

網絡協議

HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP

接入標準

ONVIF標配;GB/T28181可定制;CGI

模擬輸出

不支持

常規參數

供電

DC 12V（±25%）

功耗

大5W

工作溫度

工作溫度:﹣40℃～﹢60℃;濕度:≤95%

防護等級

IP67

外殼材料

塑膠+金屬

尺寸

191mm×90mm×82mm

重量

500g（不含包裝）

5.2.5.2紅外半球攝像機 130W

DH-IPC-BDW8120C（根據實際選型）

產品概述

l                      采用高性能130萬像素 CMOS圖像傳感器，低照度效果好，圖像清晰度高

l                      支持ICR自動切換功能，實現晝夜監控

l                      支持130萬（1280*960）30fps實時監控

l                      支持三碼流，感興趣ROI編碼和可伸縮視頻編碼SVC技術

l                      支持ACF（活動幀率控制），支持手機監控

l                      支持數字水印加密，防止數據被篡

l                      支持數字寬動態，3D降噪，強光抑制，背光補償和走廊模式

l                      支持網絡斷口、IP沖突、移動偵測、視頻遮擋、區域入侵、拌線入侵、場景變更等功能

l                      大紅外監控距離50米

l                      采用一體化結構設計，方便安裝

l                      符合6KV高等級防雷防浪涌設計

l                      符合IP67級防水設計

l                      支持DC12V±25%寬壓供電，抗電源波動能力強

技術參數

參數分類

參數

參數值

系統參數

主處理器

超高性能處理器

攝像機

傳感器類型

1/3英寸CMOS

傳感器有效像素

1280(H)×960(V)

調整角度

水平:0°～360°;垂直:0°～65°;圖像翻轉0°～360°

電子快門

1/3s～1/10000s;可手動或自動調節

低照度

0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（紅外燈開啟）

大紅外距離

50米

日夜轉換

IR-CUT自動切換

掃描方式

逐行掃描

降噪

3D降噪

寬動態

數字寬動態

信噪比

≥56dB

增益控制

自動

白平衡

自動

背光補償

支持

強光抑制

支持

鏡頭參數

鏡頭焦距

2.8mm/3.6mm/6mm/8mm

鏡頭接口

M12接口

光圈控制

固定

變焦類型

定焦

視場角

水平89°/71°/46.5° /38.5°

小聚焦距離

0.5m/0.75m/1.7m/2.7m

視頻參數

視頻壓縮標準

H.264;H.264B;H.264H;MJPEG

視頻碼率

H.264碼率可調，4kbps～32Mbps

視頻幀率

主碼流(1280×960@30fps/25fps)，輔碼流（704*576@30fps/25fps），第三碼流(720P@7fps/14fps)

功能

圖像設置

亮度;對比度;銳度;飽和度

OSD信息疊加

時間;通道;地理位置;圖片

圖像鏡像

支持

圖像負像

支持90°、180°、270°旋轉

心跳機制

支持

錄像模式

手動錄像;視頻檢測錄像;定時錄像;錄像優先級從高到低依次為手動、視頻檢測、定時

存儲功能

支持網絡存儲

預覽大用戶數

20個

恢復默認

支持一鍵恢復默認

瀏覽器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+瀏覽器

用戶管理

大支持32個用戶,多級用戶權限管理

安全模式

授權的用戶名和密碼，以及MAC 地址綁定;HTTPS 加密;IEEE 802.1x 網絡訪問控制

超低碼流

720P:1-2Mbps

智能分析

支持區域入侵，拌線入侵，場景變更并且可以與報警聯動

隱私遮擋

支持4塊區域

走廊模式

支持

接口

網絡接口

1個 ,10/100 Base-T以太網口

網絡協議

HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP

接入標準

ONVIF標配;GB/T28181可定制;CGI

模擬輸出

不支持

常規參數

供電

DC 12V（±25%）/POE(-0支持；-5不支持）

功耗

大3.7W

工作溫度

工作溫度:﹣40℃～﹢60℃;濕度:≤95%

防護等級

IP67

外殼材料

塑膠材料

尺寸

Φ110mm×95mm

重量

320g（不含包裝）

安裝方式

壁裝；頂裝

5.2.5.3電梯攝像機

DH-IPC-HDB4100C（按實際選型）

產品概述

l                      采用高性能SONY CCD；

l                      支持系統雙備份，升級發生斷電等異?？勺詣踊謴?/p>

l                      采用標準H.264 High profile 視頻壓縮技術，壓縮比高，支持低碼流監控

l                      采用超低照度1.3M(1280×960)CMOS圖像傳感器，低照度效果好，圖像清晰度高

l                      支持3D降噪

l                      支持ACF(活動幀率控制)，支持手機監控

l                      支持數字水印加密，防止數據被篡改

l                      支持豐富的網絡協議

l                      支持電子彩轉黑功能，實現晝夜監控

l                      支持走廊模式、三碼流、ROI(感興趣區域增強編碼)

l                      支持DC12V/POE(802.3af)供電

l                      采用三軸旋轉結構，工程應用更靈活

l                      符合IP66防水等級，IK10 防暴

l                      體積小，功耗低，方便安裝

l                      支持網絡斷開、IP沖突、移動檢測、視頻遮擋智能報警

技術參數

參數分類

參數

參數值

攝像機

傳感器類型

1/3英寸CMOS

傳感器有效像素

1280×960

電子快門

1/3s~1/100000s;可手動或自動調節

低照度

0.01Lux@F1.2

日夜轉換

電子彩轉黑

降噪

3D降噪

寬動態

支持

增益控制

手動/自動

白平衡

手動/自動

背光補償

支持

強光抑制

支持

鏡頭參數

鏡頭焦距

2.8mm;3.6mm;6mm

鏡頭接口

M12

變焦類型

定焦

視場角

水平:89.6°;69.6°;46°

音頻參數

音頻輸入

內置MIC(限－A型號)

音頻壓縮標準

G.711a;G.711Mu;PCM(限－A型號)

音頻碼率

8Kbps/16Kbps(限－A型號)

視頻參數

視頻壓縮標準

H.264;H.264H;MJPEG

視頻碼率

16Kbps~8Mbps碼率可調,也可自定義

視頻幀率

主碼流(1280×960@25fps),輔碼流(704×576@25fps)

報警參數

報警聯動

支持網絡斷開;IP沖突;移動檢測;視頻遮擋

功能

圖像設置

亮度;對比度;銳度;飽和度

OSD信息疊加

時間;通道;地理位置;圖片

圖像鏡像

支持

心跳機制

支持

錄像模式

手動錄像;視頻檢測錄像;定時錄像;報警錄像

存儲功能

支持網絡存儲

預覽大用戶數

20

恢復默認

支持

瀏覽器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+瀏覽器

用戶管理

大支持32個用戶,多級用戶權限管理

安全模式

授權的用戶名和密碼;MAC地址綁定;HTTPS加密;IEEE 802.1x;網絡訪問控制

超低碼流

支持

走廊模式

支持

接口

網絡接口

1個 ,10/100M以太網口

網絡協議

HTTP;TCP/IP;ARP;IGMP;ICMP;RTSP;RTP;UDP;RTCP;SMTP;FTP;

DHCP;DNS;DDNS;PPPOE;UPNP;NTP;Bonjour;SNMP

接入標準

ONVIF;GB/T28181

常規參數

供電

DC12V/POE(802.3af)

功耗

<2.5W

工作溫度

-20℃~+60℃

工作濕度

≤95%

防護等級

IP66;IK10

外殼材料

金屬

尺寸

Φ110mm×54mm

重量

250g

安裝方式

吸頂裝、壁裝

5.2.5.4室外130W高清紅外球機

DH-SD6A80E-HN（按實際選型）

產品概述

l                      采用TI達芬奇系列高性能DSP

l                      支持區域入侵、拌線入侵等功能，監控更加智能化

l                      MAC白名單，人性化的監控保密和權限管理功能

l                      低碼流傳輸，使資源更加節?。?5幀720P碼流2M）

l                      支持GBT28181、ONVIF等各種網絡協議，組網更方便

l                      采用SONY高性能圖像傳感器，低照度環境的完美展現

l                      超級寬動態效果，加上圖像降噪功能，完美的白天/夜晚圖像展現

l                      快裝結構，防掉落設計，安裝更方便

l                      中英文OSD菜單及操作提示功能，用戶界面更友好，功能更強大

l                      獨特的FD三維定位功能，捕捉目標更方便、、快捷

l                      多種網絡監控方式相結合(手機、WEB、客戶端)，使用更方便

l                      靈活的網絡擴展能力，適應各種網絡平臺監控系統

l                      SD卡本地存儲，解決網絡異常狀態的監控存儲問題

l                      內置紅外燈補光，補光距離大于150米

l                      紅外燈補光，采用倍率與紅外燈功率匹配算法，補光效果更均勻

l                      選用歐司朗高性能紅外燈，保證長時間穩定使用

技術參數

名稱屬性

中文大華

攝像機參數

主處理器

圖像傳感器

1/3英寸 CMOS

有效像素

約130萬像素

水平解析度

≥750TVL

視頻制式

1280*960(25fps)，1280*720(25fps)

視頻制式

1280*960(30fps)，1280*720(30fps)

低照度

0Lux（紅外燈開啟）

低照度

彩色：0.05Lux/F1.4,黑白：0.005Lux/F1.4

增益控制

自動/手動

信噪比

大于55dB

白平衡

自動/手動/跟蹤/室外/室內/室外自動/鈉燈自動/鈉燈

寬動態

128倍

數字降噪

支持

電子快門

1/4-1/10,000s

數字變倍

16x

隱私保護

開/關(同一畫面可設置8塊隱私區域,共可設置24塊隱私區域)

日夜模式

自動ICR濾光片彩轉黑

強光抑制

支持

焦距

4.7mm - 94.0mm

光學變倍

20倍

光圈值

F1.4 - F2.6

視場角

54.1°- 3.2°

旋轉范圍

水平：0°～360°連續旋轉 垂直：-10°～90° 自動翻轉180°后連續監視

鍵控速度

水平0.1°～200°/秒;垂直0.1°～120°/秒

預置點速度

水平240°/秒; 垂直200°/秒

預置點

256個

自動巡航

8條，每條可添加32個預置點

自動巡跡

5條，每條可存儲400條指令

自動線掃

5條

空閑動作

支持

三維定位

支持

長焦限速

人性化的焦距/速度自動匹配功能

信息顯示

時間、方位、球機標題、球機坐標、溫度、報警等信息

斷電記憶

上電后自動回到斷電前的云臺和鏡頭狀態

定時啟動

預置點/自動巡航/自動巡跡/自動線掃

通訊協議

DH-SD、中國安防行業協議、Pelco P/D,協議自動識別

菜單

中英文OSD菜單

視頻壓縮

H.264High Profile/H.264Baseline/H.264/M-JPEG

圖像分辨率

主碼流（1280*960、1280*720） 輔碼流（D1）

音頻壓縮

PCM8/G711A/G711U

語音對講

支持

網絡協議

IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP

網絡協議

UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP

網絡協議

IGMP,ICMP,DHCP,PPPoE

多碼流

支持

SD卡存儲

支持

用戶管理

多19個用戶，多級用戶權限管理，分3級:管理員、操作員和只能瀏覽

故障檢測

網絡斷開檢測,IP沖突檢測,編碼器狀態檢測,存儲卡狀態檢測,存儲空間檢測

紅外燈控制

自動/近燈/遠燈/關閉

紅外燈距離

≥150米

智能分析

支持區域入侵、拌線入侵等智能分析功能

MAC白名單

支持

應用編程接口

支持軟件集成的開放式API, 支持標準協議Onvif, CGI, GBT28181

應用編程接口

支持大華SDK和第三方管理平臺接入

瀏覽器

支持IE7、IE8、IE9,Chrome8+,Firefox3.5+,Safari5+瀏覽器

安全模式

授權的用戶名和密碼，以及MAC 地址綁定，HTTPS 加密，IEEE 802.1x 網絡訪問控制

模擬視頻輸出

1.0Vpp/75Ω,NTSC或PAL,BNC接口

網絡接口

1路10/100BaseT以太網，RJ45接口

報警輸入

7 路開關量輸入(0-5vDC)

報警輸出

2 路，支持報警聯動預置點/自動巡航/自動巡跡/開關量輸出

控制接口

RS485，采用半雙工模式，支持云臺控制和在線升級

控制接口

協議支持：DH-SD、中國安防行業協議、Pelco P/D，協議支持自動識別

音頻輸入

音頻輸入(LINE 輸入)，音頻峰值:2-2.4V[p-p]，輸出阻抗:1KΩ±10%

音頻輸出

線性電平，阻抗:600Ω

SD卡接口

內置SD 卡插槽，支持TF卡（大支持64G），可支持手動錄像/報警錄像

電源

AC24V/3A ±15%

功耗

20W/43W(紅外燈、加熱器開啟）

工作環境

溫度-40~70℃；濕度＜90%

防護等級

IP66，4000V防雷、防浪涌和防突波保護，符合GB/T17626.5 4級標準

產品尺寸

385*252*335mm

重量

7kg

可選支架

DH-69FB;DH-65FD

5.2.5.5網絡硬盤錄像機

DH-NVR48系列

產品概述

l                      支持斷網續傳ANR；

l                      支持大16路視頻實時同步回放及多路同步倒放；

l                      支持支持P2P（私網穿透）功能；

l                      支持1路語音對講；

l                      采用Dahua云臺控制協議時，可以通過鼠標實現三維智能定位功能；

l                      支持預覽圖像與回放圖像的電子放大；

l                      支持按事件查詢、回放、備份錄像文件，支持圖片本地回放與查詢；

l                      支持數字水印校驗；

l                      大支持6路1080P解碼能力；

l                      支持支持一鍵添加；

l                      支持遠程配置管理IPC，包括IPC參數設置，對同一型號IPC批量升級等；

l                      支持USB3.0；

l                      支持雙千兆網卡，支持網絡容錯以及雙網絡IP設定等應用；

l                      支持8個SATA接口、1個eSATA接口，用于錄像和備份；

l                      支持NTP（網絡校時）、SADP（IP自動搜索）、Email(郵件服務)、UPNP（通用即插即用）；

技術參數

參數分類

參數

參數值

系統參數

主處理器

工業級嵌入式微控制器

操作系統

嵌入式Linux實時操作系統

系統資源

8路設備：8路高清接入，64Mbps碼流（48Mbps主碼流，16Mbps輔碼流） 16路設備：16路高清接入，128Mbps碼流（96Mbps主碼流，32Mbps輔碼流） 32路設備：32路高清接入，200Mbps碼流（160Mbps主碼流，40Mbps輔碼流）

操作界面

WEB方式、本地GUI操作

音頻參數

音頻輸入

1路，RCA接口

音頻輸出

1路，RCA接口

音頻壓縮標準

G.711A

視頻參數

視頻輸入

8/16/32 路網絡壓縮視頻輸入

視頻輸出

1路VGA輸出，1路HDMI輸出，1路BNC輸出

視頻壓縮標準

H.264/MJPEG

畫面分割

1、4、8、9、16畫面

報警參數

報警輸入

16路

報警輸出

４路

解碼參數

解碼類型

H.264/MJPEG/MJPEG4

解碼能力

6*1080P、或4路3M、或12路720P、或32路D1

功能

錄像模式

手動錄像;動態檢測錄像;定時錄像;報警錄像;錄像的優先級：手動錄像>報警錄像>動態檢測錄像>定時錄像

多路回放

大支持實時16路D1或8路720P或4路1080P的實時回放

錄像保存

本機硬盤、eSATA擴展柜、網絡等

備份方式

支持硬盤、外接USB存儲設備（如普通U盤、移動硬盤）、eSATA擴展柜

接口

網絡協議

IPv4、IPv6、HTTP、UPnP、NTP、SNMP、PPPoE、DNS、FTP、ONVIF

SATA接口

8個內置SATA3.0接口

eSATA接口

1個

RS232接口

1個RS-232用于調試及透傳串口數據

RS485接口

1個 RS-485標準串行接口用于控制外部云臺

USB接口

前面板2個USB2.0接口，后面板1個USB3.0接口

HDMI接口

1個

網絡接口

2個RJ45，10/100Mbps/1000Mbps自適應以太網口

紅外遙控接收窗

支持紅外遙控接收

指示燈

16個錄像狀態指示燈，1個電源狀態指示燈，1個網絡狀態指示燈，1 個硬盤狀態指示 燈

常規參數

供電

1個電源接口，AC100～240V 50+2% Hz

功耗

＜30W（不含硬盤）

工作溫度

-10℃～+55℃

工作濕度

10℅～90℅

大氣壓

86kpa～106kpa

尺寸

2U機箱，440mm× 460mm× 89mm

重量

8.5kg～9.5kg（不含硬盤）

安裝方式

機架式

5.2.5.5視頻綜合平臺

DH-M30-3U

產品概述

硬件結構

l                      19”標準機架設計，3U高度

l                      支持9路以下的大屏幕拼接，支持搭建2×2、2×3、2×4、3×3等顯示大屏

l                      業務卡支持熱拔插，可方便進行維護

視頻輸入

l                      支持多路1080P高清網絡視頻解碼

l                      支持多路數字/模擬信號接入

視頻輸出

l                      支持9路高清DVI信號輸出，圖像可分割、融合、拼接、漫游

矩陣切換

l                      支持外接標清視頻、VGA、DVI等視頻矩陣的控制

l                      支持視頻信號無損切換、延時小于40MS

l                      支持網絡鍵盤、web客戶端控制切換以及IPAD無線控制

網絡以及控制功能

l                      支持10M/100M/1000M網絡，用于網絡視頻解碼以及大屏拼接控制

l                      支持RS485/232接口，支持控制矩陣、大屏、球機，支持國際國內主流廠家的設備控制協議

l                      支持ONVIF、PSIA、GB28181、DB33、DB41、RTP、RTSP等多種協議格式，支持Honeywel/Tyco/Pelco/Sony/Panasonic/Axis/大華/?？?宇視等國際國內主流廠家的IPC/DVR/NVR設備

l                      支持通過網絡使用VNC方式實現對遠程計算機信號的顯示

l                      支持用戶權限管理

技術參數

型號

DH-M30-3U

系統參數

主處理器

高性能工業級嵌入式微控制器

操作系統

嵌入式LINUX

操作方式

通過瀏覽器使用WEB方式控制

主控板

1塊主控

業務卡槽

2個

系統配置

視頻輸入卡

主控標配16路CVBS，且可選配4路DVI(HDMI)、VGA、SDI采集卡

視頻輸出卡

9路DVI/VGA輸出

網絡解碼卡

單板支持4路網絡高清解碼

視頻信號采集

支持VGA、CVBS、HDMI、DVI、SDI等多種信號的采集

視頻輸出分辨率

支持1024×768@60F到1080P@60F，24bit真彩色

系統解碼能力

解碼功能

主控標配5路1080P網絡解碼功能

可選配2塊網絡解碼卡

系統大解碼能力

系統大解碼13路1080P，6路500W

解碼分辨率

5M/3M/1080P/720P/D1/HD1/2CIF/CIF/QCIF

解碼預案輪巡

支持對網絡接入信號的輪巡顯示功能

系統功能

系統操作

支持多用戶多級權限管理，日志管理，參數配置備份恢復

報警聯動

支持報警上傳，報警聯動功能

矩陣控制

支持多種模擬/數字矩陣的聯動控制, 矩陣協議可自動或手動添加

外設控制

支持網絡遠程控制，網絡鍵盤、大華DSS/PSS平臺聯動控制

大屏拼接控制

拼接能力

支持M*N<=9塊大屏拼接

大屏功能

支持拼接縮放/視頻融合/漫游/開窗/層疊

視頻拼接漫游

對輸入信號源任意放大、縮小、畫面拼接和漫游

視頻預案輪巡

支持設置多種預案，無縫實時切換，自動輪巡

主控接口

網絡

1個RJ45接口，10/100/1000M自適應以太網接口

RS485

1個RS485，支持報警輸入

RS232

3個標準RS232接口，用于參數配置，設備維護，透明通道

USB

2個USB 2.0接口

常規參數

電源

交流電源：AC 110~220V 自適應

功耗

≤90W(滿配)

使用溫度

-10℃～＋55℃

使用濕度

10℅～90℅

大氣壓

86kpa～106kpa

尺寸

19英寸3U機箱  482.6mm(寬)×496mm(深)×133mm(高)

重量

≤10Kg(滿配)

安裝方式

機架安裝，臺式安裝

工作類型

連續工作

5.2.5.7液晶監視器

DH-DHL46

產品概述

l                      型材拉絲，一次成型

l                      內置3D降噪、邊緣鋸齒濾波

l                      內置畫中畫

l                      支持遙控點對點控制

技術參數

  參數/尺寸

  DHL46

  對角線尺寸

  46"(16:9)

  類型

  S-PVA(HD)

  分辨率

  1920×1080

  點距

  0.53025(H)×0.53025(V)

  亮度(典型值)

  450 cd/㎡

  對比度

  3000:1

  動態對比度

  N/A

  可視角度(水平/垂直)

  178/178

  響應時間(灰階)

  8ms

  色域(CIE1931)

  72%

  顯示顏色

  16.7M/8Bit

  色彩飽和度

  92%

  視頻輸入

  CVBS(BNC)×2

  PC信號

  VGA(D-Sub)×1

  數字信號

  DVI×1 [1080P(1920×1080),向下兼容]

  HDMI×1 [1080P(1920×1080),向下兼容]

  音頻輸入

  音頻輸入×1

  音頻輸出

  內置立體聲喇叭

  信號環出

  CVBS(BNC)×2

  USB接口

  USB2.0×1

  圖片格式

  支持（JPEG、BMP、PNG）

  視頻格式

  支持（MPEG、WMV、AVI、RMVB、FLV、MP4）

  音頻格式

  支持（WMA、MP3、AAC）

  功耗(正常)

  160W

  功耗(大)

  190W

  待機功耗

  ≤1W

  電源管理

  AC100-240V~(+/-10%), 50/60 Hz

  邊框顏色

  黑色

  重量(毛重)含結構件

  33.8kg

  單元尺寸

  1110.0×664.0×64.7

  顯示區域

  1018.08×572.67

  包裝尺寸

  1115×753×310

  邊框厚度

  45.0

  外殼材質

  金屬

  安裝方式

  底座、壁掛、電視墻、吊頂

  保護玻璃/觸摸屏

  可選

  工作溫度

  0℃~50℃

  工作濕度

  20%~90%

  存儲溫度

  -20℃~60℃

  平均無故障時間

  50，000小時

  特性

  智能風扇控制

  智能光控

  多媒體播放

  人性化紅外遙控點對點控制

  輕薄鋁型材

  遠程電腦集中管理控制

5.3停車場子系統

停車場智能化管理的需求，以實現停車場智能化管理為目標，以購買停車位或月卡的固定停車用戶為服務主要服務對象，兼顧外來臨時車輛停車的服務，以達到停車用戶進出方便、快捷、安全，管理處管理科學、高效、服務優質文明的目的。對提高管理處的管理層次和綜合服務水平方面將起重要的作用。經反復調研，并針對未來發展需求，精心設計出全新智能停車場管理系統方案，包括基于車牌識別實現出入口管理的方案和基于車牌識別非接觸式IC卡輔助的出入口管理的方案和。

在基于車牌識別的停車場管理系統中，針對內部車輛開放的場所，則固定用戶或貴賓用戶的車輛在出入停車場時，出入口攝像機自動抓拍車輛的車牌。對于有效車牌的車輛，自動道閘的閘桿升起放行并將相應的數據存入數據庫中。若為無效車牌的車輛，則不給予放行。針對所有車輛開放的場所，則車輛在入停車場時，入口攝像機自動抓拍車輛的車牌，保存車輛圖片后，自動開閘放行；出停車場時，出口攝像機自動抓拍車輛的車牌，保存車輛圖片后，與進入時的抓拍圖片進行比對，比對通過后繳費，道閘自動開閘放行。

在非接觸式IC卡輔助的停車場管理系統中，通過車牌抓拍攝像機未能識別的車輛，可通過在出入口控制機上的刷卡實現進出。臨時車輛用于，也可在入口控制機上進行取卡。

5.3.1車牌識別免取卡

智能免取卡出入口系統通常設置在小區、園區大門口、地下車庫出入口等處，對所有臨時和長期用戶開放。通過前端采集系統獲取車輛基礎信息，利用網絡，將車輛信息數據發送至后端監控管理中心，利用車牌識別技術實現號牌數據比對，確保車輛的進出有據可查，確保車輛的進出可控，確保停車位的合理利用，確保固定車輛快速通過道閘，加強出入口的高效和安全管理。

用戶通過進出口的高清攝像機識別車牌進出停車場，固定用戶直接通過系統內部白名單識別通過，臨時用戶則記錄其出入場的時間信息，作為出場時的繳費憑證。通過不同的權限設置提高入場安全級別，提升管理的有效性。

5.3.1.1系統架構

圖 免取卡出入口系統架構圖

大華智能免取卡出入口管理系統具備對臨時車輛進行權限放行和對長期用戶進行認證管理的功能。整套系統包括高清出入口攝像機、道閘、出入口指示屏和管理中心等組件構成。

?                      高清出入口攝像機實現視頻監控、車牌識別功能；

?                      道閘用于從物理上阻攔車輛，控制車輛進出；

?                      入口指示屏用于顯示停車場內各個區域空余車位的數量，出口指示屏主要用于顯示收費情況、出口外部道路的情況或其他信息，可根據用戶的需要進行定制。

?                      抓拍地感用于檢測車輛，地感觸發高清攝像機抓拍，實現“一車一圖”功能；

?                      防砸地感用于檢測車輛，實現道閘防砸功能；

?                      管理平臺實現系統設備統一管理，以及業務應用；

5.3.1.2系統出入管理流程

為有效地改善出入口由于取卡、繳卡、收費造成的擁堵，采用車牌號識別認證的方式代替?zhèn)鹘y(tǒng)的卡片認證，可有效地提高出入口車輛的通行效率。入口實現不停車入場，出口實現固定車輛及滿足免費時段內的車輛不停車出場，收費車輛免繳卡刷卡直接繳費，并實現快速出場。

1.       單相機視頻免取卡收費系統入場流程如下：

（1）                      車主駛近停車場附近區域，查看余位指示屏，有足夠車位時，車主駛向停車場出入口。
