深圳中德信通智能科技有限公司綜合布線系統

第1章     方案綜述

1.1  方案工程名稱：深圳中德信通智能科技有限公司綜合布線系統方案

1.2  概述：

21世紀世界競爭的焦點將是信息的競爭，社會和經濟的發展對信息資源、信息技術和信息產業的依賴程度越來越大，信息技術的發展對政治、經濟、科技、教育、軍事等諸多方面的發展產生了重大的影響，信息化是世界各國發展經濟的共同選擇，信息化程度已成為衡量一個國家，一個行業現代化的重要標志。我公司從事計算機系統集成、網絡產品銷售的高科技信息產業公司。主營業務為計算機系統集成，包括信息管理系統、網絡與通訊、網絡安全、安全監控、智能大樓綜合布線工程等。公司在承接大中型工程項目上有著堅實的技術基礎和豐富的實踐經驗。工程涉及政府、部隊、公安、金融、稅務、郵電、電力、學校等各個行業.

我公司在計算機系列產品及網絡系統產品上與國內外多家先進廠家進行了密切的合作，并建立了良好的銷售及代理管道，使公司能以最先進的技術、最快捷的服務為各類大、中型項目提供良好的支持。

深圳中德信通智能科技有限公司作為企業信息化系統的重要組成部分，在其設計和建設中應充分考慮當前和未來信息系統的發展需要，采用合理的技術，選用先進的設備和軟件，以最大限度地滿足當前應用系統的需要，并為今后建立完善的企業信息系統奠定基礎。其系統總體目標是根據深圳中德信通智能科技有限公司網絡的現狀與需求，建立先進、實用、可靠、開放的計算機網絡環境，利用先進的技術和手段實現網絡互聯，建成企業信息系統。因此，根據深圳中德信通智能科技有限公司的需求，并在充分理解深圳中德信通智能科技有限公司信息化系統實際需求的基礎上，結合我公司技術人員多年的計算機系統集成經驗和最新的計算機網絡技術，本著“先進性、可靠性、安全性、實用性、開放性、可擴展性、易操作性、易管理維護性”的原則，給出我公司的設計方案。

在綜合深圳中德信通智能科技有限公司建設實際需求的基礎上，我們?cè)诒敬卧O(shè)計中緊密結合校方需求著重設計了綜合布線系統、網絡系統、UPS電源、電源防雷及機房裝修等幾個子系統。整個廠區網解決方案從布線、網絡帶寬應用等各個方面加以綜合考慮，使本次設計廠區網絡達到最優化的結果。并在充分考慮系統環境的基礎上，對其他物理環境進行了綜合設計，如UPS供電、機房環境、雷電防范等。從而使本次深圳中德信通智能科技有限公司解決方案達到最優化的效果。以下是本次廠區網系統設計的詳細介紹。

2.1 設計依據

l  ISO/IEC11801用戶建筑通用布線標準；

l  CENELECEN50173用戶建筑布線標準；

l  CENELECEN50174用戶建筑布線安裝規范；

l  CENELECEN50167/68/69；

l  EIA/TIA568A,EIA/TIA568B；

l  TSB67；

l  GB/T50311-2000《建筑與建筑群綜合布線系統工程設計規范》；

l  GB/T50312-2000《建筑與建筑群綜合布線系統工程驗收規范》；

l  GB/T50314-2000《智能建筑設計標準》；

l  YD/T926大樓通信綜合布線系統；

l  中國建筑電氣設計規范；

2.2設計原則和目標

針對深圳中德信通智能科技有限公司新廠區的綜合布線系統，同時為了滿足綜合通訊業務快速增長的需要，在設計時應該遵循以下原則和目標：

2.3實用性

實施后的綜合布線系統，將能滿足深圳中德信通智能科技有限公司現在通訊技術的應用和未來通信技術的發展，即在系統中能實現語音、數據、圖像通訊以及多媒體信息的通訊。

2.4靈活性

布線系統能滿足靈活性應用的要求，用戶可以非常方便地改變終端設備的位置或安裝新的終端設備。

2.5擴充性

隨著將來信息需求的增長、設備管理的需要，可以方便地進行更新和擴充。

2.6模塊化

布線系統中，除了敷設在建筑物內的UTP銅芯線纜或光纜外，其余所有的接插件都是積木式的標準件，可以方便維護人員的維護、管理、使用和擴充等工作。

2.7適應性

具有適應未來技術發展的余地，比如辦公教學自動化,多媒體及新型高速網絡應用。

2.8經濟性

設計時應該在滿足以上原則和設計的科學性、合理性的同時，盡量降低系統造價，同時布線系統的實施及應用，也可以降低用戶重新布局或搬遷的費用，節省了搬遷和重新布線的時間，還可以降低日后維護和升級系統的費用，提高工作效率，減少資源浪費。

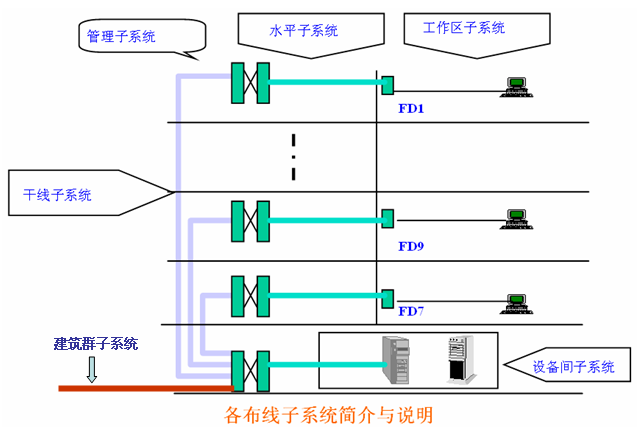

2.9綜合布線系統概述

深圳中德信通智能科技有限公司廠區綜合布線系統的基本結構是星形拓?fù)?/span>設計結構，按照國際標準ISO/IECIS11801規定，其綜合布線系統由工作區布線子系統、水平子系統、管理子系統、干線（垂直）子系統、設備間子系統及建筑群子系統等組成?；窘Y(jié)構如下圖所示：

各個子系統的種類和數目決定于建筑物的拓?fù)浣Y(jié)構和規模大小。上述的各級配線架是指邏輯配線架，例如，對于單體建筑，主配線架就是建筑物配線架(BD)，不需要建筑物之間的布線；如果一個建筑的規模非常大，可以把它看作一個建筑群。

為了提供最大限度的靈活性，適應各種網絡應用，在相鄰級之間必須安裝電纜以構成星形結構。當然，為了提供必要的系統冗余，在樓層配線架(FD)或建筑物配線架(BD)之間也允許布放直接相連的電纜。

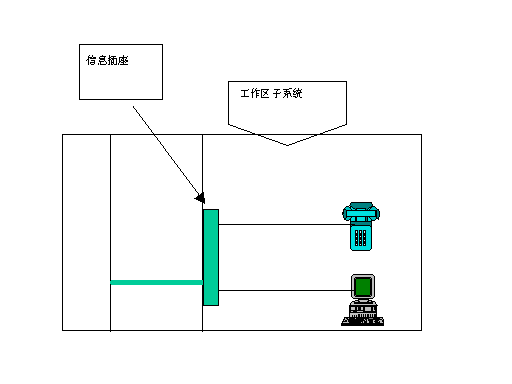

工作區布線子系統是將干線子系統線路延伸到用戶工作區。該系統是從各個子配線間出發

連向各個工作區的信息插座、水平銅纜及其它配件。示意圖如下：

一個獨立的需要設置終端設備的區域可劃分為一個工作區。工作區子系統由信息插座延伸到工作站終端的用戶連接電纜及適配器組成。

用戶連接電纜兩端接插件與電纜的連接必須牢固可靠，尤其對于高速網絡應用，我們推薦采用與布線系統相同廠商的產品，以保證良好的信道質量。跳線的長度視具體情況而定。

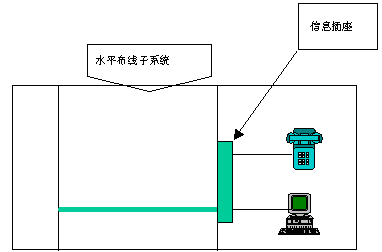

3.1水平子系統

水平布線子系統由信息插座、水平電纜、樓層配線架上的配線盤和跳線等組成。

按照國際標準，可以將建筑平面劃分成若干個工作區，每個工作區最大為10m2，每個工作區配置1~2個信息點，確切的信息點配置應根據用戶的具體需求來設計，并為將來系統的擴展留有適當裕量。在本系統中，按照工作區布線子系統信息點布置原則進行，未定功能的辦工區域按每10m2設4個信息點考慮。

信息插座與樓層配線架之間的水平電纜必須是連續的。水平布線的長度不得超過90米，不包括信息插座和配線架端各5米的跳線。樓層配線架與信息插座之間可以設轉接點(TP)，如由48對電纜轉成12根4對電纜，可以通過轉接點實現。

3.2干線（垂直）子系統

主干線子系統是連接樓層配線間子系統和主配線間系統,以實現大樓內部的通信。

主干子系統是銅纜和光纜的組合以及將此線纜連接到其它地方的相關支撐硬件組合而成。

對于語音主干，采用三類大對數非屏蔽UTP雙絞線銅纜作為主干電纜；對于數據主干選用室內六芯多模光纖作為數據傳輸主干，另外四芯作為資料備用主干。

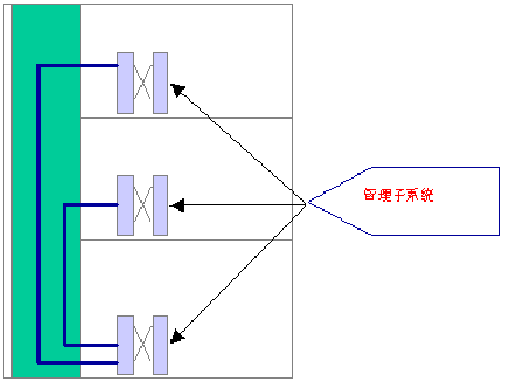

3.3管理子系統

管理子系統設置在每層配線間及大樓主設備間內，由相應的配線盤、跳線及輔助配件等組成。借助于管理子系統，可以實現不同的網絡拓?fù)浣Y(jié)構；當工作人員位置遷移或調整時，可以靈活地改變用戶的路由。

3.4設備間子系統

設備間子系統是在每一幢廠區的適當?shù)攸c(diǎn)設置進線設備，進行網絡管理以及管理人員值班的場所。本次設計方案中共有5個設備間子系統。

3.5建筑群子系統

如果布線的對象是由兩個以上的建筑物組成的建筑群，主干子系統由設備間的配線設備及設備間至各樓層配線間之間的連接電纜組成。

3.6設備選型

由于設備部分有建設方（深圳中德信通智能科技有限公司）提供，所以我公司建議建設方采用SYSTIMAX SCS，AMP以及MOLEX等品牌的產品！

3.7選型原則

2  能提供滿足音頻、數據、圖像、視頻等多媒體應用的服務和傳輸能力。

2  能適應今后10年甚至更長時間內網絡和通信技術的高速發展。

2  能為深圳中德信通智能科技有限公司廠區內的各個相互獨立的子系統建立有機的聯系提供保證。

2  具有經濟性、可靠性、可擴充性。

3.8 SYSTIMAX SCS的特點和優勢

Avaya公司的SYSTIMAX SCS結構化網聯解決方案具有以下的特點和優勢：

3.9 SYSTIMAX系統特點

（1）兼容性

2  Commscope 公司的SYSTIMAX 是一套全開放式的布線系統，它具有全系列的適配器，可以將不同廠商的網絡設備及不同傳輸介質的主機系統的傳輸介質全部轉換成同一非屏蔽雙絞線(UTP)，通過雙絞線可傳輸話音、數據、圖像、視頻信號等等。

2  采用多模及單模光纖可遠程高速傳輸數據及高清晰度圖像信號，可支持目前所有數據及話音設備廠商的網絡構成系統。

（2）靈活性

2  由于所有信息系統采用相同的傳輸介質、物理結構采用星形布線方式，因此所有信息信道是通用的。每條信息信道可支持電話、傳真、多用戶終端、10Base-T工作站、令牌環站及HP9000系列、SUN sparc及enterprise系列、DEC/Alpha、IBM AS/400e、RS6000、ES9000主機及100Base-T、155Mbs及622Mbs ATM、1000Base-T及1000Base-T X應用。

2  所有設備的更改不需改變布線系統，只需增減相應的網絡設備及做必要的跳線管理即可。

2  系統組網可靈活多樣，甚至在同一房間內可以多用戶終端、100Base-T工作站、令牌環并存。各部門即可獨立組網又可方便地互連，為合理組織信息流提供了必要的條件。

（3）可靠性

2  SYSTIMAX系統采用高質量的標準材料，并采用組合壓接方式構成一套高標準信息信道。

2  所有器件均通過UL、CSR及ATM標準組織認證，信息信道都采用專用測試儀校核線路阻抗和衰減率，以保證其電氣性能。

2  布線系統全部采用物理星形拓?fù)浣Y(jié)構、點到點端接，任何一條線路故障均不影響其它線路的運行。

（4）先進性

2  SYSTIMAX采用極富彈性的布線概念，采用光纖與雙絞線混合布線方式，極為合理地構成一套完整的布線系統。

2  所有布線設計均采用世界最新通訊標準，所有信息信道均按國際布線標準采用八芯配置，1061C+超五類，1071C及1081六類及超六類雙絞線最大速率可達到622Mbps及1.2Gbps,本次設計選用1061C+的標準。

2  支持光纖到桌面(FTTD)的應用。干線多模光纜設計為2000MHz/km帶寬，LazrSPEED多模光纜可提供10G以太網的傳輸速度，為將來系統的發展提供足夠容量。

2  通過主干信道可同時傳輸多路實時多媒體信息，同時物理星形方式為將來發展交換式網絡奠定了堅實基礎。

2  Avaya承諾一次布線，二十年不落后。

4.0 SYSTIMAX系統產品

2  Commscope（后收購AVAYA企業網絡集團）是綜合布線系統的發明者和倡導者，1983年由貝爾實驗室第一個推出綜合布線系統概念。

2  1985年首先推出SYSTIMAX  SCS端對端結構化布線系統。

2  1988年由 Avaya 首先推出110型連接管理系統，后成為工業標準的藍本。

2  1990年首創享有專利的1061/2061高性能UTP雙絞線線纜，并成為五類線纜的標準。

2  1992年底首先推出智慧廠區綜合布線系統及開放辦公環境布線解決方案。

2  1993年首次推出High-5系列支持100Mbs的TP-PMD應用的布線系統。

2  1994年5月首先實現超五類線纜傳輸622Mbs ATM應用。

2  1996年初首先推出支持622Mb/s ATM應用的PowerSUM端對端產品系列。

2  1997年首家推出傳統圓形六類布線系統，支持千兆比以太網和1.2Gb/s ATM應用的端對端GigaSPEED產品系列。

2  1998年首家推出LC小型光纖連接頭，其接入衰耗小于0.1dB，目前是世界性能最佳且發貨量最大的光纖連接頭器件。

2  2000年世界第一家推出新型增強型50μm多模光纖系統，是全球唯一的可支持萬兆（10G）網絡的多模光纖系統LazrSPEED。

2  2001年又全球首推性能最佳的電子自動配線管理系統iPatch及其網絡管理系統，又一次帶動世界布線的腳步向前發展。

2  Avaya優秀的以上產品加上其無線網絡連接系統CajunWave，成為當今世界唯一一家提供“結構化網聯解決方案”的布線廠家。

4.1 SYSTIMAX市場占有率

2  Commscope（原Avaya）第一個于1992年將綜合布線系統引入中國，同年在北京辦事處設立環球?qū)Ｓ孟到y(tǒng)部，開始Avaya 公司綜合布線系統的推廣工作。

2  Commscope綜合布線系統由于技術領先、質量可靠及服務周到，因此深受廣大客戶愛戴和擁護。SYSTIMAX布線系統在全球擁有超過50％的市場占有率。

2  擁有如杜邦（Dupont）、惠普(Hewlett-Packard)、福特(Ford)、英國航空(British Airways)、英特爾(Intel)、BP石油、紐約證券交易所(NY Stock-Exchange)、BBC電臺、P&G寶潔、安力(Amway)、摩托羅拉(Motolola)、喜來登酒店(Sheraton-Hotel)、飛利浦(Philips)、康柏(Compaq)及費城國際機場(Philadelphia Airport)等一系列國際客戶。

2  擁有如廣州國際會議展覽中心、廣州新白云機場、廣州新白云機場飛機維修基地、香港會議展覽中心、深圳高新技術會展中心、廈門對外投資會議展覽中心、上海光大會展中心、上海商城商業展覽中心、北京國際會議展覽中心、廈門機場、福州機場、香港新機場、珠海國際機場、南寧國際機場、重慶江北國際機場、桂林二江國際機場、中華人民共和國外交部、郵電部、民政部、鐵道部、交通部、中央電視臺、北京電信局、上海證券廠區、深圳證券交易所、深圳電力局、上海東方明珠電視塔等國內一系列重點用戶。

4.2產品選型

2  Commscope公司開發和研制的SYSTIMAX SCS結構化網聯解決方案包括從SYSTIMAX  PowerSUM 超五類布線系統、SYSTIMAX GigaSPEED六類布線系統、SYSTIMAX  LazrSPEED/OptiSPEED光纖系統、SYSTIMAX  iPatch電子智能配線系統、Cable Manager配線管理系統到SYSTIMAX  Open-Office區域布線系統的全套解決方案。從滿足深圳中德信通智能科技有限公司廠區對綜合布線系統的使用要求出發，我們選擇了SYSTIMAX PowerSUM超五類布線系統、Cable Manager配線管理系統以及國產的NetStar數據主干光纜。

4.3 PowerSUM超類產品的優點：

2  PowerSUM的性能遠遠優于ISO/IEC CLASS超類布線標準及北美EIA/TIA CAT 5 的五類布線標準，并且是國際超五類布線標準參考的藍本。

2  被國際權威測試機構Microtest 評為業界最好的六類布線系統。

2  在全球及中國擁有最多項目及超過50％占有率（而超五類布線中國占有率超過90％），是最成熟、最成功、最具性能價格比的超五類布線系統。

2  PowerSUM共有21項獲得世界專利設計。

2  被評2000年度美國LAN產品類最佳產品獎。

2  二十年質量和應用保證，支持目前及未來網絡應用和發展。

2  端到端的線纜、配件配合具有更加優異的平衡性和串音衰減特性。

2  物理特性、電氣特性與現有的3、5及5e類向后相容。

2  全球首推的iPtach電子智能配線系統能可靠、實時管理布線文件及數據庫，特別適合于證券、電信、銀行及其它重要網絡系統應用。

2  完整的Cable Manager布線管理系統，方便日后系統管理。

4.4 提供最大限度的投資保護

2  SYSTIMAX SCS 布線系統的每個部件都是由貝爾實驗室按照包括ISO9001制造和質量控制流程在內的極其嚴格的制造標準進行設計、制造和測試。這意味著使用它們比采用多廠商部件建成的網絡具有高的性能，網絡的安裝和維護只由一個廠商完成?？梢员苊庠诎l(fā)生網絡故障的情況下產生“扯皮”現象。

2  Commscope不僅對SYSIMAX的施工和設計人員均有相應的認證措施，SYSTIMX SCS 布線安裝的產品與應用保證更高達20年。

2  SYSTIMAX SCS布線系統解決方案滿足或超過所有主要標準所提出的旨標——包括由朗訊科技幫助指定的EIA/TIA建筑物布線標準在內。目前，貝爾實驗室的代表仍然活躍在各主要標準化組織內，提供最大限度的技術支持：

2  ANSI                   （美國國家標準協會）

2  TIA                    （電信工業協會）

2  EIA                    （電子工業協會）

2  IEEE                   （電子與電氣工程師協會）

2  ATM論壇

2  ISO                    （國標標準化組織）

2  全球有超過2400家分銷、增值代理商和系統集成商為SYSTIMAX SCS布線產品提供銷售、設計、工程維護和安裝等客戶服務。對于客戶和合作伙伴提供良好的地區和國家級技術支持。

2  提供齊全文件，包括全面的SYSTIMAX SCS布線系統的性能指針、不斷增加在我們保證范圍之內的應用指南、主要局域網產品以及許多建筑物控制系統產品目錄等。

4.5標簽

2  結合深圳中德信通智能科技有限公司廠區信息化網絡、相關建筑圖紙及區域功能的要求，為滿足UL969中規定的清晰、磨損和附著力的要求，本次綜合布線系統采用BADY TLS2200卷標機，它是一款設計輕巧、易于使用、智能化的打印機，它采用先進的熱轉移打印技術，能提供永久、高效、清晰的打印效果。智能單元可使打印機能閱讀所用卷標款式、尺寸型號并根據標簽型號自動調整打印字體大小。

?  針式打印。

?  熱轉移打印裝置203dpi。

?  定制字體。

?  標簽寬度可達2英寸。

?  打印寬度可達1.81英寸。

?  打印長度可達54英寸。

?  2行各16個字符超密液晶顯示

所有設備、零部件具有永久、易識別的標志，而用都有中文或中英文對照，線纜、配線架用編號或不同顏色加以區分如棕色為建筑群子系統，藍色為水平子系統等，方便用戶快捷、準確地安裝和維護檢修。

4.6系統詳細設計說明

綜合布線系統本身具有很高的兼容性，根據用戶要求，本方案主要綜合語音傳輸系統及數據傳輸系統。整個布線系統由工作區子系統，水平布線子系統，樓層配線間子系統，垂直主干子系統，主配線間系統等系統構成。方案設計充分考慮了高度的可靠性、先進性、靈活性、可擴充性、易管理性及性能價格比高等優點。

4.7工作區信息點的設置原則：

2  由終端設備到信息插座的聯機（或跳線）組成，采用6類快速跳線或光纖連接線和信息插座，信息模塊使用藍色代表數據點，橙色代表語音點區分?jǐn)?shù)據點和語音點。

2  語音數據點全部采用超五類線纜及模塊。

2  信息點離臺面上20公分或地面上30公分。

2  工作區銅纜點信息插座全部選取用模塊化超類信息插座，并配備標準86型兩口面板，預留一定的余量并保證面板的整齊劃一。帶有防塵蓋，其內部做固定線連接；

1）信息點布置原則

2  設置超五類信息插座，及語音插座。

2  其余信息點及語音點按圖紙?jiān)O(shè)計。

2）各樓層信息點分布

按深圳中德信通智能科技有限公司提供的平面圖所統計，由于目前屬于初步設計，本次設計是按數據點共1550個，可能會與深圳中德信通智能科技有限公司的實際區域需求有出入，在這方面我公司還會與貴公司的相關技術人員溝通，在結合廠區建筑及深圳中德信通智能科技有限公司的信息化管理實際要求的基礎上，針對整棟廠區信息化系統做更深入的規劃，做到最終規劃符合深圳中德信通智能科技有限公司的實際需求。

4.8廠區的產品選型

（1）雙絞線信息插座——MPS100E-262

本方案根據TIA/EIA568的水平線獨立應用的原則，銅纜信息點為超五類配置，可支持1000Base T和1.2Gbps ATM等的數據通訊,且向后相容10 Mbps Base-T、100Base-T、155Mbps/622Mbps ATM等網絡應用及話音通信。數據、語音的信息插座采用Avaya公司生產的MPS100E-262超五類信息插座(CAT5)。

配標準單、雙口面板M111S/M112S，具有雙重標識系統：可安裝電話、計算機、RX/TX圖標；還可固定信息插座的編號卷標；防塵、防潮。

功能特點：

?  MPS100E-262按國際標準生產，模塊化設計令其特別適合安裝在通信標準機柜配線架或信息插座接線盒內。

?  MPS100E-262與固定的PowerSUM水平線纜配合時，有極好的特性，能夠滿足高速數據及語音信號的傳輸，傳輸參數可測試到250MHz。

?  多種顏色選擇和標簽有助于快捷、準確及方便地安裝。在本設計中藍色用于數據點。

?  MPS100E-262新設計的后側面蓋板可防止臟污，確保連接安全可靠,更寬的分線走道以便端接安裝時更靈活，更方便。

?  MPS100E-262具有向后兼容性好的特點, 接口形式全部為RJ45，符合TIA /EIA 568標準，并與現行電話系統RJ11型接口兼容,可隨時轉換接插電話、微機或數據終端。

4.9水平子系統

4.9.1水平布線子系統的設計原則

由樓層配線架至工作區信息插座的配線電纜和工作區用的信息插座、轉接點及配套設備組成，配線電纜均使用超五類線纜，配線架采用2米高的19英寸標準機柜，少數重要部門可考慮光纖接到桌面。

水平子系統電纜必須穿管或沿金屬電纜橋架敷設，水平管內穿線數量必須符合國家有關標準。

4.9.2水平布線子系統的產品選型

所有信息點都使用非屏蔽超五類電纜1061004CSL，包括數據點、話音信息點。這樣，能夠保證所有數據點、話音點的可互換性。水平線纜從各樓層配線架經水平線纜走線橋架分別引向工作區內各信息點，樓層配線架內接線端子與信息插座之間均為點到點端接，任何改變系統的操作（如增減用戶、用戶地址改變等）都不影響整個系統的運行，為系統故障檢修提供了極大的方便。數據和語音的水平銅纜采用Avaya公司生產的PowerSUM型1061004CSL四對UTP雙絞線。

技術指標：

標稱速率：0.69

最大直流阻抗：9.4Ω/100m

最大直流阻抗不平衡：<3%

標稱電容 @1kHz：5.6nF/100m

線規：24AWG

外徑：6.0mm

5.0干線（垂直）子系統

5.0.1垂直主干子系統的設計原則

由連接大樓主要設備配線間(BD)到樓層分配線間(FD)的線纜及配套設放組成。

所有的辦公樓都作為資料主干，根據廠方提供的有關圖紙、區域功能分析及布線銅纜長度不超過90米的規定。我們?cè)O(shè)計如下：

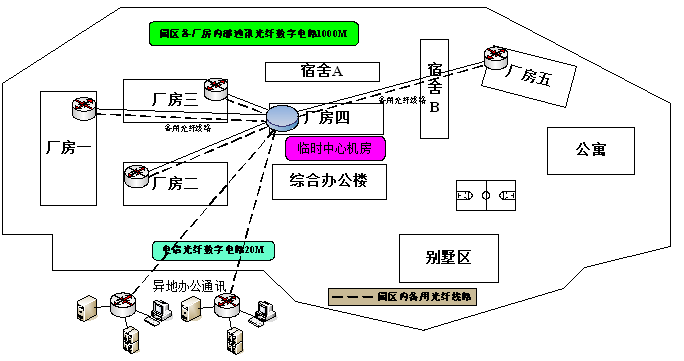

在位于行辦公樓四層的廠區中心機房設立網絡管理中心（即建筑群子系統），此網絡管理中心肩負著所有的信息點。

5.0.2管理子系統

5.0.3 管理子系統的設計原則

?  由配線間中的電纜、連接器和相關支撐硬件組成，它把電信公用網系統設備的各種不同設備互連起來。配線間的所有配線設備應采用統一標識區別各類用途的配線區。

?  機架安裝模塊化RJ45配線架以及光纖配線架，并配有線路管理單元。

?  跳線采用RJ45快速跳線，光纖連接采用ST/SC光纖跳線。

5.0.4管理子系統的產品選型

（1）機柜：

根據本工程性質及特點，語音、數據部分管理子系統設備采用管理間專用機柜安裝，

樓宇內配線間全部采用圖騰21U、42U規格密封式玻璃門機柜，配標準電源插座和散熱風扇，用于放置配線設備和網絡設備。機柜材料選用金屬噴塑，并配有網絡設備專用配電電源端接位置，可將網絡設備同放置其中。此種安裝模式具有整齊美觀、可靠性高、防塵、保密性好、安裝規范。

（2）水平資料配線架：PM2150-48/24

深圳中德信通智能科技有限公司廠區綜合布線系統的48口和24口銅纜配線架用在分配線間（FD），管理水平數據和語音銅纜信息點到主干光纜的路由分配。采用48口模塊式超五類配線架PM2150-48和24口模塊式超五類配線架PM2150-24來管理。

功能特點：

?  該配線硬件精巧的模塊化設計，確保其性能的可靠性、兼容性以及快捷、簡易的安裝。

?  PowerSUM獨特的旋轉配線模塊(DMS)設計。

?  正面和背面的接入安裝可選。

?  內設跳線、電纜走線架、色碼卷標和圖標簡化管理。

?  為ISO/IEC、TIA推薦為超五類鏈路規格。

（3）跳線

銅纜超五類跳線：采用兩頭是RJ45的超五類快速跳線D8PS，可以把PM2150跳接到網絡設備上。

5.1系統安裝及施工

5.1.1鏈路與設備必須具有保護措施以防止干擾

?  將所有不同的設備接到同一個保護地

?  使用封閉或半封閉的金屬線槽

?  綜合布線電纜與電磁干擾源(如日光燈等)保持最小300mm的間距。如果不可能保持這一最小間距，則需要采用封閉金屬線槽。

?  將弱電設備遠離強電線路

5.1.2布線系統的管線敷設

根據深圳中德信通智能科技有限公司廠區信息化網絡建設的要求，本系統所有橋架材料均為冷軋鍍鋅鋼板，安裝后要求使用鎖口封閉。作為結構化布線系統的管槽，有別于強電的管線布放方法，除要有結構化、靈活性等特點外，其密封性、屏蔽性及儲線容量等方面都有較高的要求。

5.1.3水平線子系統的管線敷設

針對本大樓的情況，采用墻上型信息出口，所有線管及線槽均采用明敷。

采用走墻的輕型裝配式槽形電纜橋架的方案。這種方式適用于此類建筑物，為水平線系統提供機械保護和支持。裝配式槽形電纜橋架是一種閉合式的金屬槽架，安裝在天花內，從弱電井引向各個設有信息點的房間，再由預埋在墻內的不同規格的鐵管，將線路引到各信息插座。

強電線路可以與弱電線路平行配置，但需分隔于不同的線槽中（最少距離為127mm），這樣可以向每個用戶提供一個包括數據、語音、不間斷電源、照明電源出口的集成面板，真正地做到在一個清潔的環境下，實現智慧化。

5.1.4垂直干線子系統的管線敷設

垂直干線的弱電管井，是由通過地板通孔垂直對準的接線間組成的。用于布線系統的典型接線間。

垂直干線的走線設計分為兩部分：

（1） 干線的垂直部分

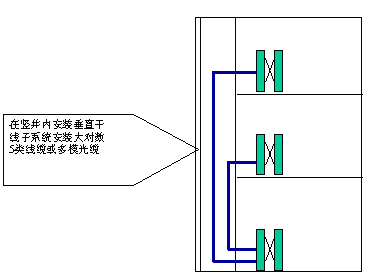

垂直部分的作用是提供弱電井內垂直干纜的通道，這部分采用預留電纜井方式，在每層樓的弱電井中留出專為布放大對數電纜通過的長方形地面井孔。電纜井的位置設在靠近支持電纜的墻壁附近（一般為建筑物剪力墻）。

在預留電纜井一側的墻面上，還應安裝電纜爬架，爬架的橫檔上帶有一排小孔，大對數電纜用緊繩綁在上面，用于固定和承重，如果附近有電梯等大型電磁干擾源，則應使用封閉的金屬線槽為垂直干纜提供屏蔽保護，或弱電線井進行鋁鉑屏蔽。

（2） 干線的水平信道部分

水平通道部分的作用是，提供垂直干纜從樓層的弱電線井引到設備間子系統的信道，對這部分管槽也應采用走天花吊頂?shù)妮p型裝配式槽形電纜橋架的方案，所有的線槽由金屬材料構成，用來安放和引導電纜，可以對電纜起到機械保護的作用，同時還提供了一個防火、密封，堅固的空間使線纜可以安全地延伸到目的地。其選材算法與水平子系統設計部分的線槽算法一致。

5.1.5拉線

因雙絞線與其它普通線纜在結構上有很大的差異,對安裝工藝的要求很高，我公司在具體施工時能做到以下幾點：

1、線纜布放于線槽內保持平直,不會產生扭絞、打圈等現象，線纜的保護措施良好，避免受到外力的擠壓和損傷。

2、線纜在布放前兩端貼有標簽，以表明起始和終端位置，卷標書寫清晰、端正和正確并粘貼牢固，做到在拉線過程中避免損傷或磨掉。

3、線纜布放時保持一定冗余，在交接間、設備間預留3-6米；工作區預留0.3-0.6米，以利于信息模塊的端接。

4、布放線纜的牽引力，做到小于線纜允許張力的80%，對于雙絞線來說牽引力小于8公斤。否則，雙絞線的絞合度就會發生改變，影響傳輸性能。對于光纖來說牽引力小于4公斤，否則容易使光纖芯折斷。

5、線纜轉彎時，轉彎處的弧度保證大于100度，以使雙絞線的彎曲半徑大于線徑的8倍。

6、布放于水平線槽的雙絞線，每隔3-5米進行綁扎固定，布放于垂直線槽的雙絞線每隔1.5米進行綁扎固定，以降低線纜自身的擠壓及自身的重量的影響。

7、線纜穿過線管時使用預先穿過線管的細鋼絲繩緩慢牽引，轉彎時不能牽拉，必須先牽引過轉彎處的拉線盒，然后再往前拉，一次穿過線管的最大距離不超過6米，一條線管里的2條雙絞線一次牽拉，雙絞線進管時做到保持平直，以避免在拉線時受到損傷。

5.1.6信息插座的安裝

拉線完成后緊接下來的工作就是信息端口的連接；它包括兩部分：工作區插座的安裝以及布線柜配線架的安裝。這兩部分的安裝對整個布線系統的傳輸性能起著決定性的作用。

在進行信息端口的端接時，應滿足以下要求：

1、在進行端接前先檢查線纜終端的標簽是否完整無缺，如沒有缺損，一般按順序端接。

2、在打線時認準線號，線位色標，不得顛到和錯接。

4、在端接時，每對雙絞線盡量保持扭絞原狀態，拆開扭絞長度不得大于5MM。

4、剝除護套時均不能刮傷絕緣層，必須使用專用工具剝除。

5、雙絞線在與信息插座和配線架模塊連接時必須按色標和線對順序進行卡接。

6、在信息插座和配線架端接完畢后與兩端都必須再次貼上標號,并寫進文文件管理系統,以利于維護和管理。

7、配線架上的每一個信息接口對應線纜都應該符合TIA/EIA-606規定，所有設備之間連接端子，塑料絕緣的電纜或?qū)Ь€，電纜環扎應有色標，不僅各個線對是用顏色識別，而且線束組也使用同一圖表中的色標。同時線纜要有規律地梳理整齊,既要保證美觀整潔,又要便于識別,方便日后維護管理。

8、信息插座均為墻面暗裝（特殊環境可考慮吊頂內、地面或明裝方式）底邊距地30厘米。為使用方便，要求每組信息插座附近配備220V電源插座，以便為數據設備供電，根據標準建議安裝位置距信息座不小于10厘米。RJ45埋入式信息插座與其旁邊電源插座應保持500px的距離。如下圖所示：

5.1.7水平布線的施工

建筑物的天花板間有金屬線槽，進入工作區時，從線槽引出金屬管，以埋入方式沿墻壁而下（或上）到各個信息點。

采用走吊頂?shù)妮p型裝配式槽形電纜橋架的方案。這種方式適用于大型建筑物，為水平線系統提供保護和支持。

裝配式槽形電纜橋架是一種閉合式的金屬托架，安裝在吊頂內，從弱電井引向各個設有信息點的房間。再由預埋在墻內的不同規格的鐵管，將線路引到墻上的暗裝鐵盒內。

線槽的材料為冷軋合金板，表面可進行相應處理，如鍍鋅、噴塑、烤漆等。線槽可以根據情況選用不同的規格。為保證線纜的轉彎半徑，線槽須配以相應規格的分支輔件，以提供線路路由的彎轉自如。

同時為確保線路的安全，應使槽體有良好的接地端。金屬線槽、金屬軟管、電纜橋架及各分配線箱均需整體連接，然后接地。如果不能確定信息出口的準確位置，拉線時可先將線纜盤在吊頂內的出線口，待具體位置確定后，再引到各信息出口。

在施工過程中，應遵照EIA/TIA標準規定保持與電力線一定的間距，如下表：

5.1.8 UTP電纜按照EIA/TIA施工標準

5.1.9屏蔽FTP、STP電纜按照EIA/TIA施工標準

5.2.0主配線間的環境要求

由于管理間內要安裝網絡設備，因此管理間需進行必要的裝修或同等條件的辦公室內, 并配備照明設備以便于設備維護，同時為保證網絡的可靠運行，管理間內應配備三組獨立供電的220V電源插座，每管理間功率不小于800W。

室溫應保持在18℃至27℃之間，相對濕度保持在30%—55%；

保持室內無塵或少塵，通風良好，亮度至少達30英尺*燭光；

安裝合適的消防系統（如采用濕型消防系統，不要把噴頭直接對準設備）；

盡量遠離存放危險物品的場所和電磁干擾源（如發射機和電動機）；

設備間的地板負重能力應為500kg/平方米。

配線間中可以走進人的最小安全尺寸是120X3750px，標準的天花板高度為6000px，門的大小至少為高2.1M，寬1M，向外開。在主、分配線間，最好有供放置設備的設備柜，其大小可按設備的尺寸而定。在設備間盡量將設備柜放在靠近豎井的位置，在柜子上方應裝有通風口用于設備通風。

在配線間內應至少留有二個為本系統專用的，符合一般辦公室照明要求的220V電壓，電流10A單相三極電源插座，則還應根據接線間內放置設備的供電需求，配有另外的帶4個AC雙排插座的20A專用線路。此線路不應與其它大型設備并聯，并且先連接到UPS，以確保對設備的供電及電源的質量。

5.2.1接地及電氣保護的設計

在各個配線間，都應提供良好的接地端。有源設備、干線、金屬線槽、金屬線管和連通接地線等，采用聯合接地方式接地。要求接地電阻不超過1奧姆，當個別設備對接地有更高要求時，對電阻可按其要求的最小值設置。

5.2.2 防火設計

在電訊設備房和網絡設備房?jī)?nèi)，嚴格按防火規范要求設置火災探測報警器，為保護有源設備的安全，滅火器材避免使用濕式滅火器，應采用干式滅火器。

各個配線間的電纜敷設完畢后，應將其上下電纜孔用防火材料密封好，防止火災發生時，火眼順電纜孔向上蔓延。同樣各配線間內應設置二氧化碳滅火器材。

5.2.3系統測試、驗收及質量保證

測試分二個階段進行，即聯接測試和認證測試，保證所有線路均能完全通過傳輸性能要求，并詳細填寫測試記錄，其中包括線序、通斷、串?dāng)_及衰減的測試，且必須滿足規范的標準。

綜合布線系統的認證測試由以下過程完成：

測試標準：ISO/IEC-11801標準或TIA/EIA-568標準

測試對象：系統信息點100%進行測試。

測試設備：采用廠商認可的能夠測試150MHZ帶寬的智能型測試設備，有美國Fluke和MICROTEST OMNIScanner, WAVETEK,Microwave等。我公司采用的有Fluke和MICROTEST OMNIScanner, 這兩種設備都有測試光纖的功能。

5.3超五類水平銅纜測試

5.3.1UTP通道測試

對深圳中德信通智能科技有限公司廠區超五類布線系統的測試，我們采取嚴格的“Channel”方式?！癈hannel”主要包括用戶跳線、模塊、配線架等，其鏈路如下圖：

5.3.1 UTP永久鏈路測試

UTP永久鏈路測試包括模塊、配線架等，其鏈路如下圖：

5.3.2超五類UTP銅纜測試參數

超五類水平銅纜系統采用專用超五類測試儀器進行測試，測試內容包括：

?  極性、連續性、短路、斷路測試及長度

?  信號全程衰減測試

?  信號近遠串音衰耗測試

?  結構回轉衰耗SRL

?  特性阻抗

?  傳輸延時

5.3.3超五類UTP銅纜測試參考標準

超五類UTP銅纜測試結果需滿足：

?  有連接完好的信息點連接的正確性要保證100%。

?  必須保證所有信息點無短路現象存在，即無短路信息點。

?  所有信息點中，所有線對無開路現象

?  按照最新超五類標準的通道要求進行測試。

5.4系統的防雷接地設計

深圳中德信通智能科技有限公司廠區內有大量的機器設備與布線系統，如計算機網絡系統、設備監控系統、安全防范系統、綜合布線系統、程控電話系統、大屏幕信息顯示系統及公共信息查詢系統等。這些電子設備及布線系統均屬于耐壓等級低、防干擾要求高、最怕受到雷擊的部分。不管是直擊、串擊、反擊都會使電子設備受到不同程度的損壞或嚴重干擾。盡管本方案在建筑群子系統的保護裝置中配置了防雷設備，但對機房的防雷接地進行嚴密、可靠的設計是非常必要的。所有接地都以防雷接地系統為基礎，并建立嚴密、完整的防雷結構。

防雷設計是深圳中德信通智能科技有限公司廠區綜合布線系統不可缺少的內容，防雷設計不但涉及到建筑物本身的防護，還涉及到其內部設備的防護。

系統的接地分為如下幾種方式：功率接地（又稱中性線N接地）、直流接地（邏輯接地）、屏蔽接地和防靜電接地。前一項為大電流接地（強電），后三項為小電流接地（弱電）。對本綜合布線系統，我們采用聯合接地系統，接地電阻小于等于1奧姆。

強電接地采取在變電所合適位置，利用100mm*10mm長1000mm的銅排，每隔50mm鉆一個φ12孔，作為總等電位銅排（統一接地點）；此銅排至少三處與自然接地體可靠連接，確?？偟入娢汇~排的接地電位是地電位（接地電阻小于1歐）。采用TN-S系統接地方式，中性線N與變壓器中性點一起在配電房?jī)?nèi)接到總等電位銅排，從該點引出的中性線N采用絕緣銅導線，在其它地方嚴禁與任何“地”有電氣連接。在每個樓層的交流設備、電子設備附近弱電井用50 mm2銅芯線，用絕緣子支承與防雷系統隔離，作為樓層輔助等電位接地線。并與總等電位銅排連接，形成統一接地，從而保證整個建筑物的等電位是地電位。

我們這里主要考慮對深圳中德信通智能科技有限公司廠區綜合布線系統弱電接地，確保布線及網絡設備的安全性。具體實施方案如下：

5.5直流接地

使用25 mm 2銅芯絕緣線，穿金屬管、槽，敷設在弱電豎井中，一端與總等電位接地線相連，另一端接到機房的邏輯接地控制箱，作信號接地用。此外，從邏輯接地控制箱起，PE線嚴禁再與任何“地”有電氣連接。金屬管、槽應避開較大電流干線而且保證與防雷下引線有一定的距離。

5.6資料線路接地

所有進出控制中心的線纜裝上相應級別的防雷接地保護器，保護器一端接在線纜上，另一端直接接到總等電位接地在線。

5.7設備電源接地

控制中心所使用的工作電源最少作第二、三極的防雷接地保護，在電源進入配電箱前裝第二極電源保護器，在電源進入通訊設備前裝第三極電源保護器，第二、三極的電源保護接地線直接接到總等電位銅排上。

5.8靜電接地

機房?jī)?nèi)地板必須采用導電地板，導電地板以及被絕緣支承的金屬構件一起接到保護接地的輔助等電位銅排上。

5.9屏蔽接地

將機房?jī)?nèi)的所有金屬門窗、控制箱、控制柜及所有設備的外殼及附近的非帶電導體一起接到保護接地的輔助等電位銅排上。

在電話主配線間，由電信局引入的主干電話線，一般由電信局按照上述防雷方法做好防雷措施。涉及強電防雷部分，請?jiān)跈C(jī)房裝修時按上述防雷方法做好防雷措施。

.1.0成功案例照片

照片一

照片二

照片三

第三章  網絡IP規劃

3.1 網絡IP 地址規劃

3.1.1 制訂網絡IP地址一般原則

IP地址是每一臺主機和路由器的地址標識，其編碼方案的好壞會影響網絡性能以及網絡安全, 同時也會嚴重影響網絡的可伸縮性。因此，當組建一個網絡時，要進行網絡通訊和網絡間互聯，必須要定義每一臺主機和路由器的IP地址，這樣就存在制定自己IP地址編碼方案。制定一套切實可行、便于操作的IP地址編碼方案是非常重要的。

這里對本系統IP地址編碼方案制定提出以下建議：

層次性： 編碼中，根據機構情況，將IP地址按層次劃分，便于網絡間的互聯和通訊。

清晰明了：便于使用人員理解，掌握。

制定范圍：給網絡系統中某一單位編址時，最好只制定它的使用范圍，其它由其單位自己來定。

利用子網技術：在網絡數不夠情況下，將大的網絡劃分成若干子網，設定好合適的子網掩碼。

留下冗余編碼空間：以備以后的網絡發展。盡量選擇A或B類IP地址：通過子網掩碼拓寬網絡號表示范圍，進行靈活機動的編碼。另外，當我們計劃建設自己的Internet企業網時，為避免與Internet網絡發生沖突，使用NIC分配的私有IP網絡地址。

3.1.2 常用IP地址分類

網絡通訊中IP地址有三種格式或類別： A類地址，最高位是0，隨后的7位是網絡地址，最后2 4位是本地地址； B類地址，最高兩位分別是1和0，隨后的1 4位是網絡地址，最后1 6位是本地地址；C類地址，最高的三位是11 0，隨后的2 1位是網絡地址，最后8位是本地地址?！?/span>

1）A類IP地址

最大的地址組是A類地址組?？赏ㄟ^3 2位地址中的唯一的一位，即最高位來識別A類網絡地址。

0 n n n n n n n l l l l l l l l l l l l l l l l l l l l l l l l

在這個分組中，你可以看到用一個3 2位數表示一個A類地址。A類地址的前8位代表網絡號，剩余的2 4位可由管理網絡地址的管理用戶來修改，這2 4位地址代表在“本地”主機上的地址。

在上面的地址表示中，多個n代表地址中的網絡號位；多個l代表本地可管理的地址部分。像上面所看到的那樣，A類網絡地址的最高位總是0。

由于A類地址的第一位總為0，所以A類地址的網絡號從1開始，到1 2 7結束。由于本地可管理的空間是由2 4位組成的，所以在A類地址中，本地地址的數量為22 4或16 777 216個。每個得到A類地址的網絡管理員都能夠給1千6百多萬臺主機分配地址。但要記住，由于A類地址只有1 2 7個，所以只能有1 2 7個大網絡。

下面是一些A類地址網絡號：

10 . 0 . 0 . 0

44 . 0 . 0 . 0

101 . 0 . 0 . 0

127 . 0 . 0 . 0

注意，A類地址的網絡號范圍是從1 . 0 . 0 . 0（最小地址） 開始，到127 . 0 . 0 . 0（最大地址） 結束。

2）B類IP地址

B類地址也是用3 2位地址中的唯一的位模式來識別。

1 0 n n n n n n n n n n n n n n l l l l l l l l l l l l l l l l

在這個例子中，用3 2位數表示B類地址。B類地址的前1 6位代表網絡號，剩余的1 6位可由

管理網絡地址的用戶來修改。這1 6位地址代表在“本地”主機上的地址。B類網絡地址是由最高兩位1 0來標識的。

由于B類地址的前兩位為1 0，所以B類地址的網絡號是從1 2 8開始，到1 9 1結束。在B類地址中，第2個點分十進制也是網絡號的一部分。每個B類地址網絡在本地所管理的1 6位地址空間大小為21 6或6 5 5 3 6?？晒芾淼腂類網絡個數為1 6 3 8 4個。

下面是一些B類網絡號：

137 . 55 . 0 . 0

129 . 33 . 0 . 0

190 . 254 . 0 . 0

150 . 0 . 0 . 0

168 . 30 . 0 . 0

可以看到，這些網絡號從1 2 8 . 0 . 0 . 0（最小地址）到1 9 1 . 2 5 5 . 0 . 0（最大地址）。由于B類地址的網絡號長度為1 6位，所以頭兩個點分十進制數表示網絡號。

3）C類IP地址

C類地址也是由3 2位地址中的唯一的位模式來識別。

1 1 0 n n n n n n n n n n n n n n n n n n n n n 1 1 1 1 1 1 1 1

在這個例子中，可以看到一個3 2位數表示的C類地址。C類地址的前2 4位代表網絡號，剩余的8位可由管理網絡地址的用戶來修改。這8位地址代表在“本地”主機上的地址。B類網絡地址是由最高三位11 0來標識的。

由于C類地址的前三位為11 0，所以C類地址的網絡號是從1 9 2開始，到2 2 3結束。在C類地址中，第2個和第3個點分十進制數也是網絡號的一部分。每個C類地址網絡在本地所管理的8位地址空間大小為28（或2 5 6）?？梢怨芾淼腃類網絡個數為2 0 9 7 1 5 2。

下面是一些C類網絡號：

204 . 238 . 7 . 0

192 . 153 . 186 . 0

199 . 0 . 44 . . 0

191 . 0 . 0 . 0

222 . 222 . 31 . 0

可以看到，這些網號從1 9 2 . 0 . 0 . 0（最小地址）到2 2 3 . 2 5 5 . 2 5 5 . 0（最大地址）。由于C類地址的網絡號長度為2 4位，所以前三個點分十進制數表示網絡號。

3.1.3子網劃分和屏蔽的作用

將主機地址位用作附加的網絡地址位，就可以局部地修改ＩＰ地址的標準結構。其實質就是移動網絡地址位和主機地址之間的“分解線”，從而創建附加的網絡，但卻減少了每個網絡的主機數量。這種新分配的網絡位就可在一個大型網絡內定義一個網絡，稱為子網（subnet）。

為了解決柘樸上的或組織上的問題，一些組織往往決定組建子網。構建子網可以分散對主機尋址的管理。

建立子網還可解決硬件差異和距離限制問題。IP路由器可以將不同的物理網絡連接在一起，但這只有當每個物理網絡具有唯一的網絡地址時才可以。構建子網則將一個單獨的網絡地址分成很多唯一的子網地址，因此每個物理網絡可以具有自己唯一的地址。

　子網掩碼不能單獨存在，它必須結合IP地址一起使用。子網掩碼只有一個作用，就是將某個IP地址劃分成網絡地址和主機地址兩部分。子網掩碼的主要功能是告知網絡設備，一個特定的IP地址的哪一部分是包含網絡地址與子網地址，哪一部分是主機地址。網絡的路由設備只要識別出目的地址的網絡號與子網號即可作出路由尋址決策，IP地址的主機部分不參與路由器的路由尋址操作，只用于在網段中唯一標識一個網絡設備的接口。本來，如果網絡系統中只使用A、B、C這三種主類地址，而不對這三種主類地址作子網劃分或者進行主類地址的匯總，則網絡設備根據IP地址的第一個字節的數值范圍即可判斷它屬于A、B、C中的哪一個主類網，進而可確定該IP地址的網絡部分和主機部分，不需要子網掩碼的輔助。
　　但為了使系統在對A、B、C這三種主類網進行了子網的劃分，或者采用無類別的域間選路技術（Classless Inter-Domain Routing，CIDR）對網段進行匯總的情況下，也能對IP地址的網絡及子網部分與主機部分作正確的區分，就必須依賴于子網掩碼的幫助。

　　子網掩碼使用與IP相同的編址格式，子網掩碼為1的部分對應于IP地址的網絡與子網部分，子網掩碼為0的部分對應于IP地址的主機部分。將子網掩碼和IP地址作"與"操作后，IP地址的主機部分將被丟棄，剩余的是網絡地址和子網地址。例如，一個IP分組的目的IP地址為：10.2.2.1，若子網掩碼為：255.255.255.0，與之作"與"運算得：10.2.2.0，則網絡設備認為該IP地址的網絡號與子網號為：10.2.2.0。

3.1.4IP地址的分配策略

    IP地址的分配主要有兩種：靜態IP地址分配、動態IP地址分配。靜態IP地址分配是通過手工設置實現，動態IP地址分配主要是通過DHCP Server來隨機分配。使用靜態IP地址分配不僅需要花很大的人力物力而且容易造成IP地址沖突，所以在一些大的網絡我們建議客戶采用DHCP動態IP地址分配方式。

使用DHCP Server作為分配IP的方式有以下優點：

1、使IP的配置變得非常簡單

通過使用DHCP后，DHCP Server不但可以為用戶分配IP，同時還能為用戶指定缺省網關、域名等多種IP參數，而用戶只需將TCP/IP屬性配置成DHCP方式后便可在連入網絡時自動獲得其它所需的參數。

2、提高了IP地址的使用率

DHCP是一種動態的IP地址分配方式，并非將IP地址固定的分配到每一個人，而是采取在需要的時候，用戶從DHCP服務器上租用；這樣，用戶的數量可以多于IP地址的數量，從而大大提高了IP地址的利用率。

3.1.5深圳中德信通智能科技有限公司IP規劃

  INTERNET分配給私有公司的IP地址是INTERNET上的保留地址。INTERNET上的保留地址分別分為下列幾類：

A類：10.0.0.0—10.255.255.255

B類：172.16.0.0—172.31.255.255

C類：192.168.0.0—192.168.255.255

深圳中德信通智能科技有限公司IP地址將根據不同部門的VLAN來分配不同的IP地址?？紤]到每個部門的VLAN的用戶都不是太多同時為了提供IP尋址速度我們推薦使用C類保留IP地址網段：192.168.x.x 255.255.255.0。

深圳中德信通智能科技有限公司機房電源防雷系統

第1章：方案綜述

1.1  方案工程名稱：深圳中德信通智能科技有限公司弱電防雷系統集成方案

1.2  設計依據

GB 50057-94     《建筑物防雷設計規范》（2000版）
GB 50343-2004   《建筑物電子信息系統防雷技術規范》（2004版）
GB 50054-95     《低壓配電設計規范》
GB 50174-93     《電子計算機機房設計規范》
GB 50169-92     《電氣裝置安裝工程接地裝置施工及驗收規范》
IEC 61024       《建筑物防雷》
IEC 61312       《雷電電磁脈沖的防護》
GB/T50311-2000  《建筑與建筑群綜合布線系統工程設計規范》
D  562          《建筑物、構筑物防雷設施安裝》
YD 5078         《通訊工程電源系統防雷技術規范》
YD/T5098        《通信局（站）雷電過電壓保護工程設計規范》
YD/T1235.1-2002 《通信局（站）低壓配電系統用電涌保護器技術要求》
GB 2887-89      《計算機場地安全要求》
GA 173-1998     《計算機信息系統防雷保安器》
GB 3482-3483-83 《電子設備雷擊試驗》

第2章:  概述雷電知識

雷電災害是客觀存在的自然災害，有史以來雷電給人類的生活、工作帶來很大的影響。雷電成災可以分為直接雷擊和間接雷擊兩種。直擊雷是雷電直接擊在物體上，產生電效應、熱效應和機械力，直接雷的高電壓和強電流對地面物體造成巨大的破壞。間接雷主要是雷電感應和雷電波侵入。雷電感應是雷電在放電時，在附近導體上產生的靜電感應和電磁感應，并可能使金屬部件之間產生火花。雷電波侵入是雷電放電時產生的強烈電磁脈沖，在金屬管道的導線上感應出強大的電磁脈沖，雷電過電壓波可能沿著架空線路或金屬管道侵入屋內，危及人身安全或損壞儀器設備。雷擊釋放的強大的瞬間脈沖電流產生巨大的熱能、機械能并誘發脈沖過電壓、過電流，造成建筑物倒塌、起火，人員傷亡，電力、電子設備的工作失靈或損壞，通信中斷，系統癱瘓等嚴重后果，甚至?xí)＜叭松陌踩?，?duì)于生命和財產構成威脅。

根據廣東省防雷中心災情調查辦公室對廣東省的雷電災害調查報告中可以看到，全年共發生雷電災害2千多宗，造成直接經濟損失超過3億元，而全世界每年的雷害損失則超過100億美元。從統計數據可以看出，因雷電造成的損失，95%以上是感應雷造成的，而從供電線路上感應進來的則占75%。因此，對雷電的防護，尤其是感應雷擊的防護，在弱電設備（特別是計算機網絡和各種控制系統）日益增加的今天，顯得尤其重要。

u  雷擊的形式

 雷擊主要有兩種形式：其一，雷電直接擊在建筑物（或物體）上，產生電效應、熱效應和機械力，稱之為直接雷擊。

其二，在雷云運動的過程中或雷云對大地（或云際之間）放電時，對附近的金屬導體產生的靜電感應和電磁感應，在電源線及各種信號在線感生高壓脈沖而破壞弱電設備，稱之為感應雷擊。

u  雷害的防護

    為了保護建筑物和建筑物內各類設備不受雷電損害或使雷擊損害降到最低程度，現在都采取綜合防雷的形式。而現代綜合防雷一套完整的防雷設計方案應包括兩個方面：直接雷擊的防護和感應雷擊的防護。缺少任何一方面都是不完整的、有缺陷的和有潛在危險的。在GB50057—94《建筑物防雷設計規范》里，對雷電的防護已有明確的規定，直接雷擊的防護主要使用避雷針、網、帶及良好的接地系統，其目的是保護建筑物不受雷擊的破壞，給建筑物內的人或設備提供一個相對安全的環境。感應雷擊的防護主要是采取各種積極的防護措施，堵塞感應雷電脈沖損壞設備的各種途徑，即使用各種相應的避雷器材。目前，計算機網絡和各種控制系統等弱電設備發生的雷害，其感應雷電高壓脈沖損壞設備的途徑主要有三種。一是由供電線路、信號線路和控制線路等由各種線路傳導進來的感應雷電高壓脈沖損壞電子設備的。傳導性的感應雷擊防護主要使用各種相應的避雷器，把電源線、信號線感應雷電高壓脈沖（過電壓等）進行限壓分流。二是從各接地系統之間因沒有足夠的安全距離通過地電位反擊，造成設備損壞，解決辦法是將各自分離而又不足安全距離的地極改為合設接地體。第三是設備擺放的位置、信號線路和控制線路的敷設方式、機房靜電防護措施等因素，使設備不能抵抗因雷云的放電過程所產生強烈的電磁輻射而損壞，最佳的解決辦法是采取電磁屏蔽措施，甚至整個機房采用無間隙屏蔽同時，設備擺放的位置、信號線路和控制線路的敷設方式、機房靜電防護措施、各種接地系統的處理等都是至關重要的一環。

u  C、內部防護

1）、電源部分防護：雷電侵害主要是通過線路侵入。對高壓部分電力局有專用高壓避雷裝置，電力傳輸線把對地的電力限制到小于6000伏（IEC62.41），線對線則無法控制。所以，對380v低壓線路應進行過電壓保護，按國家規范應分三部分：建議在高壓變壓器后端到建筑總配電盤前端的電纜內芯線兩端應對地加裝電涌保護器，作一級保護；在建筑總配電盤至各樓層分配電箱間的電纜內芯線兩端應對地加裝電涌保護器，作二級保護；在所有重要的、精密的設備以及UPS的前端應對地加裝電涌保護器，作為三級保護。目的是用分流（限幅）技術即采用高吸收能量的分流設備（電涌保護器）將雷電過電壓（脈沖）的能量分流泄入大地，達到保護目的，所以，分流、等電位技術中采用防護器的質量、性能的好壞是直接關系網絡防護的關鍵，因此，選擇合格優良的電涌保護器至關重要。

（2）、信號部分保護：

對于信息系統，應分為粗保護和精細保護。粗保護量級根據所屬保護區的級別確定，精細保護要根據電子設備的敏感度來進行確定。其主要考慮的如：衛星接收系統、電話系統、網絡專線系統、監控系統等。建議在所有信息系統進入樓宇的電纜內芯線端，應對地加裝電涌保護器，電纜中的空線對應接地，并做好屏蔽接地，其中應注意系統設備的在線電壓、傳輸速率、按口類型等，以確保系統正常的工作。

（3）、接地處理

在計算機機房的建設中，一定要求有一個良好的接地系統，因所有防雷系統都需要通過接地系統把雷電流泄入大地，從而保護設備和人身安全。如果機房接地系統做得不好，不但會引起設備故障，燒壞元器件，嚴重的還將危害工作人員的生命安全。另外還有防干擾的屏蔽問題，防靜電的問題都需要通過建立良好的接地系統來解決。一般整個建筑物的接地系統有：建筑物地網（與法拉第網相接）、電源地（要求地阻小于10歐）、邏輯地（也稱信號地）、防雷地等，有的（如IBM）公司要求另設專用獨立地，要求地阻小于4歐（根據實際情況可能也會要求小于1歐）。然而，各地必須獨立時，如果相互之間距離達不到規范要求的話，則容易出現地電位反擊事故，因此，各接地系統之間的距離達不到規范的要求時，應盡可能連接在一起，如實際情況不允許直接連接的，可通過地電位均衡器實現等到電位連接。為確保系統正常工作，應每年定期用精密地阻儀，檢測地阻值。接地裝置由接地極及一些附件、輔助材料組成。接地裝置的選材和施工主要決定于土質結構，即土壤的地阻率ρ。不同層土質結構不同，因而地阻率ρ不同，為增加接地裝置使用效率，可使用長效降阻劑。

u  D、有外部防雷措施同時更需要完善內部防雷措施

我們知道外部防雷措施中避雷設施的引下線在接閃以后，會有很大的瞬變電流通過，也就是說在周圍會產生很大的瞬變電磁場（LEMP）。因此，安裝了外部避雷措施不能代替內部防雷措施。再者，我們都知道，避雷針的工作原是引雷，所以在概率上來說，安裝了避雷針以后，建筑物的避雷系統遭受雷擊的可能性會增大，也就是說LEMP發生的幾率會變大，過電壓產生點的距離會縮短（引下線處），所以安裝了外部避雷措施的含有計算機網絡等系統的大廈更加需要內部防雷措施。

三、周邊環境:貴公司的廠房附近有高壓線穿過、空曠公路等,根據國家防雷規范GB50057-9規定, 在發生雷擊時，在半徑1000米范圍內會形成強大的電磁脈沖, 由于雷電電流有極大峰值和陡度，因此在它的通道周圍會出現很強的瞬變電磁場，處在這個瞬變電磁場中的導體就會感應出較大的電動勢，而此瞬變電磁場，都會在空間一定的范圍內產生電磁作用，也可以是脈沖電磁波輻射,使在感應范圍內的金屬物體(電源線路、信號線路、埋地管道、設備間連接線)產生瞬間過電壓.當瞬間過電壓超過用電或弱電設備的耐壓值時,就會遭到不同程度的破壞。

現場布線：據反映貴公司的電話、網絡交換機的布線全部都是埋地方式到其它樓宇，當主鋼筋感應到雷電流時，會在周圍形成很大的磁場，通過電源線和信號線傳輸，從而打壞貴公司的設備，感應雷電流的隨機性較強，無規律性。與貴司曾受到雷擊事故相符。

對于感應雷產生的危害，我們可以通過如下的圖示來說明：

這是一個標準的感應雷電流的圖示。我們用右手法則便可以得出因?yàn)殡娏髟谥車a(chǎn)生的感應電流。還有一種會產品感應電流，就是在一個閉合回路里面，所包圍的磁感線越多。則產生的感應雷電流也就越大。很明顯，我們知道，所有的數據及電源線路，事實上都是一個回路。并且跨度越大，所包圍的面積也就越大。

而對于雷電來說，輕則幾十萬伏，最大可以大到300萬伏，那么在周圍產生的磁場強度有多大，可想而知。因此在一個近點（即正中建筑物上面的避雷針）雷擊的情況下，由于內部線路所產生的感應雷電，輕則幾百伏，重內數千伏，甚至幾萬伏。這對于絕大多數的設備來說，是經受不起這個電壓的沖擊的。因此在做好了外部防雷的同時，我們還必須考慮內部防雷的措施。外部及內部互相補充，才能起到更加有效的防雷作用。

根據現場的實際情況分析，針對電話系統防雷，我們主要是從以下幾方面進行防護，具體方案如下：

1、電源部分：

電源部分主要從二、三級進行超額雷電流的泄放。

A、安裝電源二級防雷器，主要的作用就是泄放從電源電網過來的大能量雷電流泄放掉。即在電話交換機所在的機房的總電源或樓層總電源前并聯安裝一套電源二級防雷器，型號為：AM2-20/2 1套

B、安裝電源三級防雷器，主要的作用就是把地級電源防雷器未能泄放掉的電磁波通過三級電源濾波型的防雷插座把電磁脈沖濾掉。即在電話交換機所在電源插座前串聯安裝一套電源未級（三級）防雷器，型號為：A6-420NS  1套

2、信號部分：

在電話交換機的內外線的進線前端串聯安裝PBX通訊線路專用的防雷器，其主要作用是攔截從信號線路進來的超額雷電流。其型號為：

XP19N-24T   48對通訊線路保護專用防雷器

第3章：方案總結評論:

以上方案對公司所需避雷的設備，細微入手綜合設計，根據所需保護設備的特性及其引雷的途徑，對各設備施行了較為全面的防雷保護，并選用性價比較合適的防雷產品，努力做到以合理的價格達到充分的防護。確保對感應雷以及線路操作過電壓的全面防護，且能夠適用于雷擊風險較大的地方。實施以上方案，可以確保上述設備（防雷設備所在埠）在被雷電和雷電的其它表現形式所破壞時，把破壞減至最低程度。

工程系統的可維護性及服務承諾

一、服務宗旨

1．本公司素以提供優良的服務及技術支持為宗旨。為解除客戶的后顧之憂為提升自己為目標

2．本公司所承接的所有工程自驗收自日起一年之內，均提供免費服務

二、系統的可維護性

所選用設備應具有良好的可維護性，工程施工中也應當充分考慮系統的可維護性。在線路比較集中或幾層線路的配電井間都設置視頻電纜和控制電纜的轉接配線箱，并作好10%的線路預留，以方便今后的檢測維修。另應做好以下幾點：

1． 系統設備留有適量的備品、備件。

2． 提供工作區的圖紙、數據。

3． 做好各類人員的培訓、測試工作

4． 我公司對所安裝的系統進行終身跟蹤服務。

三、工程質量、服務承諾

1．各類施工人員進場操作前應對全體人員作技術要求、工藝要求、安全要求的講解培訓工作。

2．系統在施工中應分階段進行驗收或測試。

3．系統在驗收前先要進行安全性測試，然后進行技術開通及通電功能試驗。

4．工程的驗收，應按工程項目的技術條件由甲乙雙方共同驗收。甲方以監察為主，必要時可以請有關檢測單位參加。在驗收?qǐng)?bào)告上雙方簽字認可，正式交付使用。

5． 售后服務主導思想：

堅持質量第一，用戶至上的精神，維護本公司的聲譽，確保工程項目及產品售后服務發揮其應有的效能。

6． 售后服務范圍：

（1）為用戶提供工程及產品使用維護說明。

（2）為用戶培訓操作、維護人員，介紹工程項目及產品性能及使用維護知識，使其掌握正確使用的操作方法。

（3）對工程項目及產品在質量保證期內為用戶提供三包服務。

（4）對用戶因超期或使用不當造成的非正常損壞，提供有償服務。

我公司主要經營深圳?？低暣?，?？祻S家總代理，深圳機房建設，網絡布線，監控安防施工，機房搬遷，機房裝修，辦公室網絡布線系統

熱門標簽集合

_________________________________________________________________________________________________________________

深圳辦公室網絡布線   辦公室卡位布線  辦公室安裝監控  辦公室監控安裝  辦公室綜合網絡布線  辦公室網絡布線工程  辦公室網絡布線方案

辦公室網絡的布線   辦公室網絡布線公司  辦公室網絡布線施工  辦公室網絡布線系統  公司辦公室網絡布線  辦公室網絡布線標準

深圳機房建設   機房建設公司  公司機房建設標準  公司機房建設方案 公司網絡機房建設  公司it機房建設  公司機房建設工程  數據機房建設

公司機房建設要求   公司智能機房建設  idc機房建設  機房標準化建設 計算機房建設  公司機房建設標準 中心機房建設方案  網路機房建設公司

深圳監控安裝   公司安裝監控  監控?cái)z像頭安裝  監控安裝視頻 監控安裝教程  監控系統安裝 安防監控安裝  監控安裝方法  監控?cái)z像頭安裝

南山網絡布線  福田網絡布線  寶安網絡布線  龍華網絡布線  龍崗網絡布線  光明網絡布線  前海網絡布線  鹽田網絡布線  大棚網絡布線

南山機房建設  福田機房建設  寶安機房建設  龍華機房建設  龍崗機房建設  光明機房建設  前海機房建設  鹽田機房建設  大棚機房建設

南山安裝監控  福田監控安裝  寶安安裝監控  龍華監控安裝 龍崗安裝監控  光明安裝監控  前海監控安裝  鹽田安裝監控  大棚監控安裝

網絡布線哪家好？機房建設哪家好？安裝監控哪家好？監控安裝哪家好？機房裝修哪家好？安裝攝像頭哪家好？辦公室機房建設網絡布線設計

OMPANY INTRODUCTION公司介紹  深圳市中德信通智能科技有限公司,Shenzhen zhongdexintong Intelligence Technology Co., Ltd.（中文簡稱"中德信通"英文簡稱"ZHONGDE ICT"）于2015年5月18日在深圳成立，公司位于中國深圳前海。公司主要核心業務為機房建設、機房裝修、機房搬遷、綜合網絡布線系統（數據中心）的安全技術防范系統的設計、施工、維修以及為大型企業弱電系統集成（弱電智能化）提供整體解決方案。主要包括核心機房建設工程、機房搬遷項目、網絡綜合布線系統、多媒體系統、綜合安防監控報警系統、人臉識別門禁考勤聯動系統、IT外包運維、計算機及網絡通訊設備租賃；辦公設備租賃服務、智能樓宇控制系統；公司提供從技術咨詢、現場勘察、工程設計、產品供應、安裝施工、調試開通到售后服務及長期維修保養等全方位的支持，為客戶的機房IT信息智能化綜合系統提供一站式服務。 2016年公司出于拓展和完善業務需要，全資并購深圳市瑞寶信息技術有限公司，使公司業務水平和技術團隊提高運轉效率，為客戶提供咨詢、規劃、設計、施工、運維、售后一體化的解決方案！公司立足深圳，目前公司設計施工的客戶在北京、鄭州、廣州、成都、深圳 、東莞、珠海等地均成功項目案例，努力成為華南地區具有競爭影響力的弱電智能化系統綜合方案服務商。中德的成長離不開新老客戶的支持和鼓勵，希望中德可以作為您成長的伙伴。  用心服務； "中德信通"秉承“責任感、”的服務宗旨，以客戶業務需求為導向，依托廣博精深的技術實力、完備高效的交付體系，貼近客戶，持續進行工藝創新設計、建設、施工交付能力，交付符合客戶要求的項目產品，及時解決客戶反饋的問題，為客戶提供、安全、及時、滿意的服務；
