上周三晚，康康給大家直播講解解碼器相關知識點時，得到了大家的熱情回應，那么本期就給大家?guī)?lái)69系列解碼器專題，快來一起復習~

69系列解碼器接線

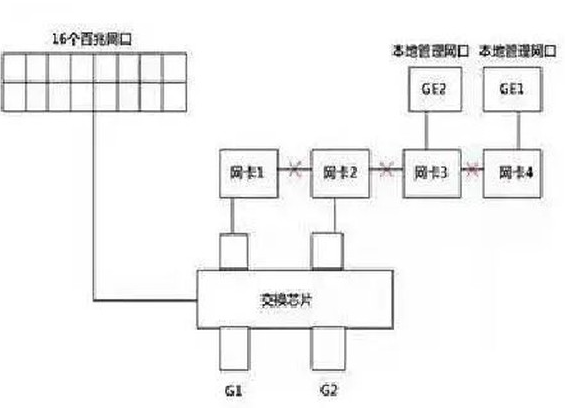

內部結構要了解

四張網卡GE1、GE2，G1和G2相互獨立且不通，G1和G2交換芯片做橋梁，與16個百兆網口互通。

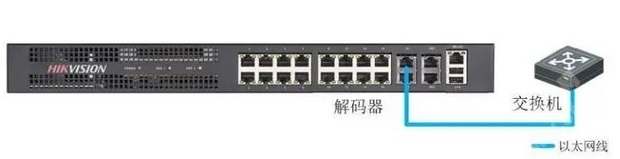

GE1做管理網口

GE1做管理網口，外接核心交換機要牢記。

G1和G2請慎接

G1和G2為千兆網口，沒有特別需求勿去接。

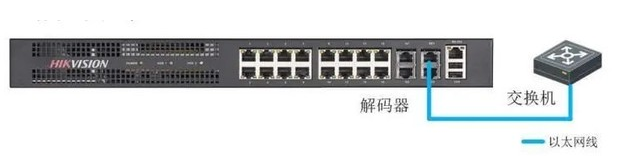

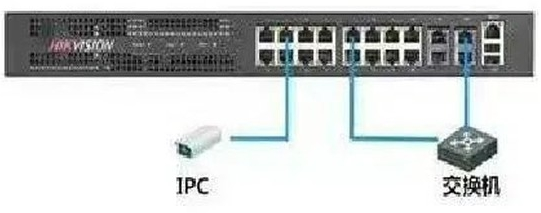

16網口如何用

GE1和16口交換機同時接核心交換機，16口就可以正常使用（受帶寬限制，一般接攝像機）。

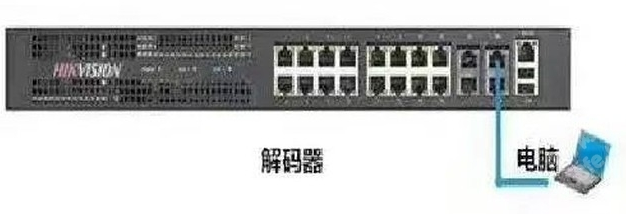

電腦直連要注意

電腦直連解碼器時，不要使用IP地址192.0.0.65/66/67，避免和內部IP沖突。

小貼士

16網口為百兆交換機，G1和G2不要同時接，會環路哦~

69系列解碼器解碼上墻

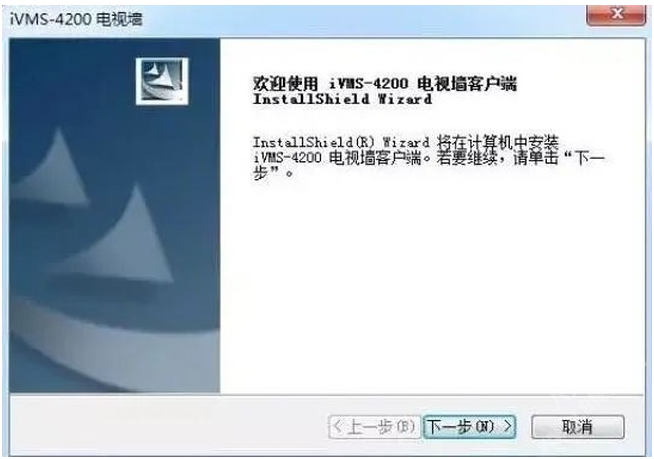

1、安裝客戶端軟件

首先安裝光盤自帶的客戶端軟件iVMS-4200 Video Wall。首次運行軟件需要?jiǎng)?chuàng)建一個超級用戶，用戶名和密碼自定義。

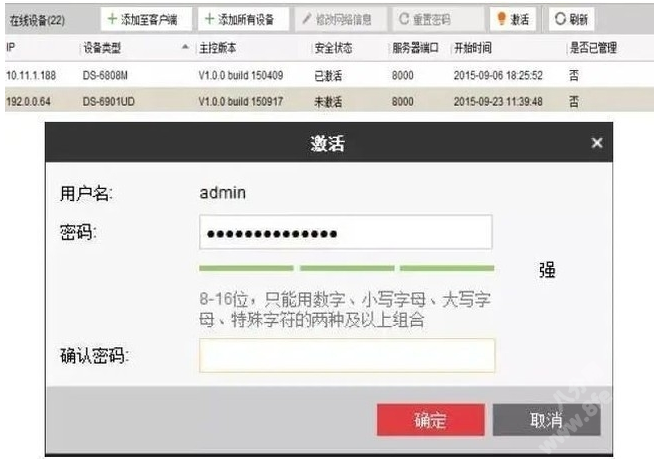

2、激活解碼器

初次使用設備需設置密碼，進行激活。

選中在線設備，點擊激活。

若設備出廠IP與您的電腦在同一網段，

可選擇在客戶端直接添加設備進行激活。

激活密碼需要字母加數字組合，

長度8位數及以上。

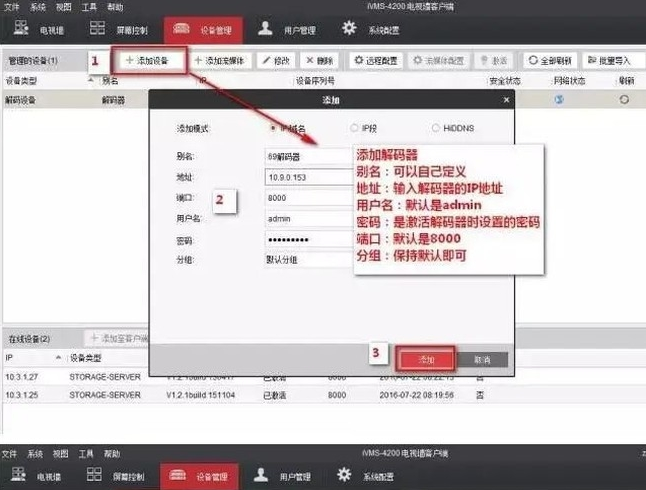

3、添加解碼器&編碼設備

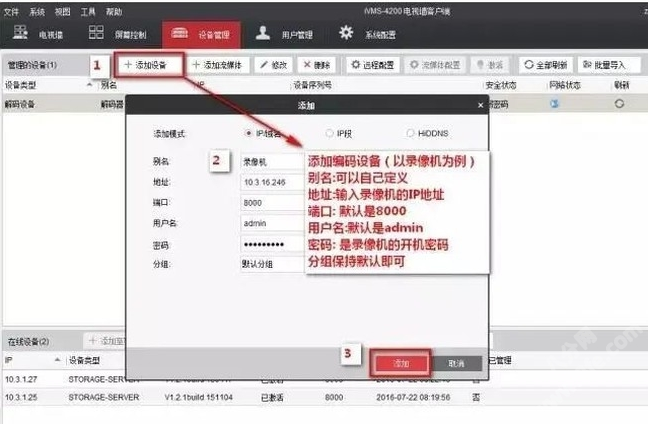

進入設備管理，分別添加解碼器跟編碼設備。

4、解碼上墻

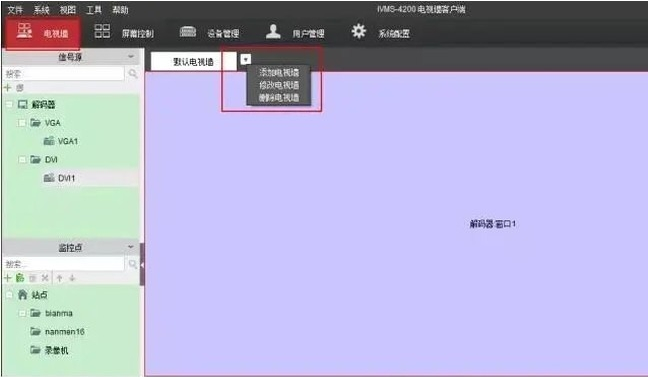

添加電視墻

進入到電視墻頁面進行相應配置。電視墻配置界面點擊虛擬屏幕上方的選擇，可以添加電視墻。

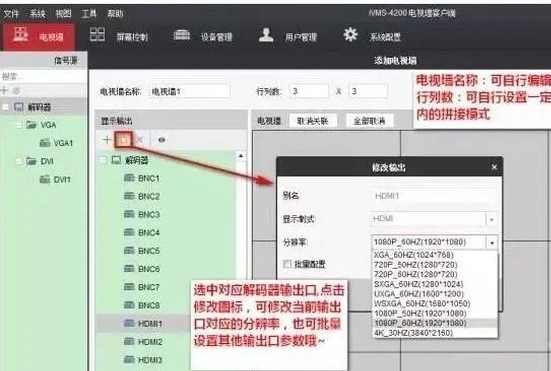

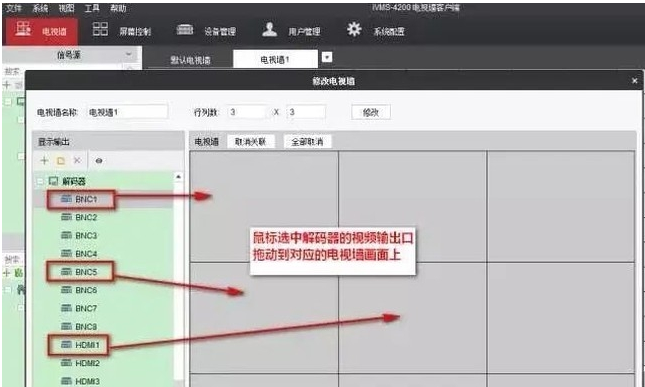

關聯輸出口

將解碼器的顯示輸出口拖動到對應的大屏畫面上。

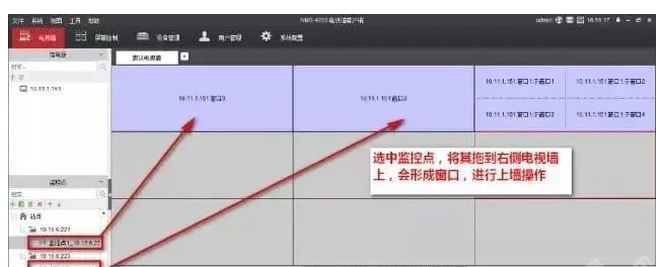

關聯監控點

選中監控點，將其拖到右側電視墻上，會形成窗口，進行上墻操作。
