網絡視頻錄像機（NVR, Network Video Recorder）可以與路由器、PoE交換機、IP攝像機等設備組建成為監控系統，實現監控圖像瀏覽、錄像、回放、攝像機控制和報警等功能。那么NVR和IP攝像機的連接方式是怎樣的呢？是否一定要通過PoE交換機才能實現連接？本文將根據該系列問題展開詳細論述。

什么是NVR？

NVR是IP監控系統的存儲轉發部分，與IP攝像機、視頻編碼器協同工作，其主要功能是通過網絡接收IP攝像機傳輸?shù)臄?shù)字視頻碼流或實時圖像，并進行存儲、管理，用戶可在需要時查看、回放、下載視頻。NVR操作界面簡單實用，還提供遠程訪問、報警監控等功能，滿足大多數用戶的使用需求。

NVR和IP攝像機的連接方式

市場上，NVR可分為PoE NVR和非PoE NVR兩種類型，不同類型的NVR與IP攝像機的連接方式也不一樣，具體連接方式將在下文中詳細介紹。但無論您選擇PoE NVR還是非PoE NVR，在連接IP攝像機前都必須檢查該NVR和IP攝像機之間的兼容性，以確保設備正常工作。兼容性檢查包含以下兩個方面：

1.確保NVR可以兼容待使用的IP攝像機的型號；

2.確保NVR支持IP攝像機的畫面分辨率。由于并非所有的NVR設備都支持4K高清畫面，一旦攝像機的分辨率高于NVR支持的分辨率，用戶需手動設置IP攝像機，降低其分辨率與NVR相適應，否則會導致NVR無法正常工作。

PoE NVR與IP攝像機連接——不使用PoE交換機

PoE NVR內置PoE交換機，只需一根網線即可直連IP攝像機，無需接入額外的電源為攝像機供電。具體的連接步驟如下：

• 使用以太網線連接路由器和PoE NVR，確保該NVR設備可以訪問互聯網。

• 使用以太網線連接PoE NVR和IP攝像機，該NVR設備通過網線給IP攝像機供電，同時接收來自IP攝像機的數據。

• 使用VGA或HDMI線連接NVR和監控設備（如電腦、電視等），連接時，請注意使用監控設備對應的接口（如VGA接口需使用VGA線連接，HDMI接口需使用HDMI高清線連接）。

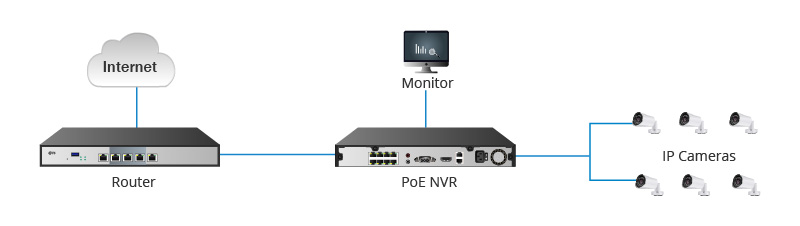

完成上述的連接步驟后，則PoE NVR和IP攝像機物理連接成功。這種PoE NVR產品適用于家庭和小型企業的IP監控系統。圖1是PoE NVR監控系統連接示意圖。

圖1

非PoE NVR與IP攝像機連接——需使用PoE交換機

非PoE NVR不具備PoE功能，背板未配置以太網接口，因此該NVR錄像機不可與IP攝像機通過網線直接連接。此時，必須使用PoE交換機為IP攝像機供電。具體的連接步驟如下：

• 使用以太網線將PoE交換機上的LAN端口連接至路由器，同時用以太網線連接非PoE NVR和路由器，確保PoE交換機和NVR錄像機在同一個網絡中。

• 使用以太網線將IP攝像機連接在PoE交換機的RJ45端口上，交換機可通過以太網線為IP攝像機供電，并接收來自IP攝像機的數據。

• 使用VGA或HDMI線連接NVR和監控設備（如電腦、電視等），連接時，請注意使用監控設備對應的接口（如VGA接口需使用VGA線連接，HDMI接口需使用HDMI高清線連接）。

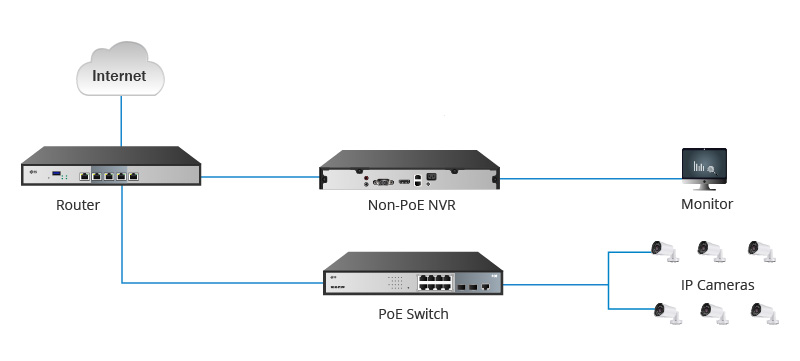

使用非PoE NVR監控系統時，用戶需在網絡中將IP攝像機配置到NVR錄像機上，這一步驟，請按照購買的NVR附帶的操作手冊操作。圖2是非PoE NVR監控系統連接示意圖。

圖2

NVR與IP攝像機配置常見故障解答

使用NVR時需要聯網嗎？

NVR可以在不聯網的情況正常使用，可以接收、記錄視頻。但是，用戶無法使用遠程訪問功能，也不能接收報警預告，同時，視頻也無法在云存儲上備份視頻。

NVR和DVR有什么區別？

數字視頻錄像機（DVR, Digital Video Recorder）一般使用同軸電纜與模擬攝像機搭配使用，并對模擬攝像機采集到的視頻進行編解碼并存儲在硬盤中，它不能和IP攝像機一起使用，也不支持IP網絡傳輸。相反，NVR可以直接從IP網絡存儲數字圖像，這表示NVR可以直接記錄攝像機已經進行過編碼的數字視頻。因此，如果用戶對監控系統的要求不高或者監控設備要求使用同軸電纜連接時，可以選擇使用DVR設備。

NVR和IP攝像機之間的最遠傳輸距離是多少？

IP攝像機和NVR通過網線實現連接。由于信號在網線上傳輸會受到電阻和電容的影響，導致信號衰減，因此網線的最大傳輸距離為100米，即IP攝像機和NVR之間的最大傳輸距離也為100米。如果用戶要求進行更遠距離的傳輸，可以使用PoE網絡延長器，延長PoE的傳輸距離。
