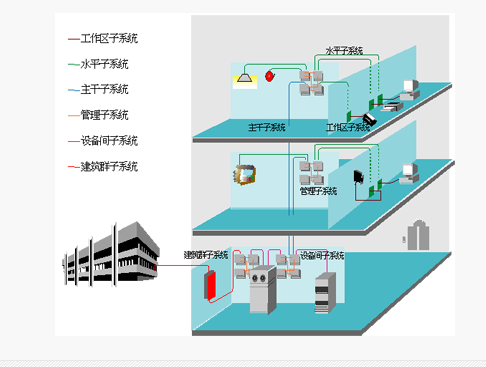

深圳綜合布線實施的水平布線采用星型拓?fù)浣Y(jié)構，每個設備配線區的連接端口應通過水平纜線連接到水平配線區或主配線區的交叉連接配線模塊。水平布線包含水平纜線，交叉配線模塊，設備纜線、跳線，以及區域配線區的區域插座或集合點。在設備配線區的設備連接端口至水平配線區的水平交叉連接配線模塊之間的水平布線系統中，不能含有多于一個的區域配線區的集合點，信道最多只能存在4個連接器件（包括設備配線區信息點、集合點及水平交叉連接的2個模塊）

   為了適應現今的電信業務需求，水平布線系統的規劃設計應盡量方便維護和避免以后設備的重新安裝。同時也應該適應未來的設備和服務變更。

不管采用何種傳輸介質，水平布線系統鏈路的傳輸距離不能夠超過90m，信道的最大距離則不能超過100m。若數據中心不設水平配線區，當設備配線區的有源設備采用光纜直接連至主配線區設備時，包含主配線區設備光纜、光纖跳線與設備配線區設備光

纜在內的多模光纖布線信道的最大傳輸距離不應超過300m（使用OM4多模光纜，可將最大傳輸距離延伸到550m）；當采用4對對絞電纜時，布線鏈路（不包含主配線區設備電纜、跳線與設備配線區設備電纜）的最大傳輸距離不應超過90m，信道（包含主

配線區設備電纜、跳線與設備配線區設備電纜）的最大傳輸距離不超過100m。

如果在配線區使用過長的跳線和設備纜線，則水平纜線的最大距離應適當減小。水平纜線和設備纜線、跳線的總長度應能滿足相關的規定和傳輸性能的要求。實際上在數據中心中，隨著40G和100G網絡的應用，對絞電纜的長度電纜已規定不超過30m的要求。

基于補償插入損耗對于傳輸指標的影響的考慮，區域配線區采用區域插座方案時，水平布線系統信道構成。設備配線區設備纜線的最大長度由以下公式計算得出。

C = (102 - H)/(1+D)

Z = C - T ≤ 22m，22m是針對使用 24 AWG（線規）的UTP（非屏蔽電纜）或F/UTP（屏蔽電纜）來說的；如果采用26 AWG（線規）的 F/UTP （屏蔽電纜），則Z ≤ 17m。

其中：

C 是設備配線區設備纜線和水平配線區設備纜線及跳線的長度總和（T+Z）。

H 是水平纜線的長度 (H + C ≤100 m)。

D 是跳線類型的降級因子，對于 24 AWG UTP或24 AWG F/UTP電纜取0.2，對于26 AWG F/UTP電纜取0.5。

Z 是區域配線區的信息插座連接至設備配線區設備的纜線的最長距離。

T 是水平交叉連接配線區跳線和設備纜線的總長度。

設置了區域配線區時，水平布纜線線的長度鏈路為90m，信道為100m。

對于設備配線區內相鄰或同一列的機柜內的設備之間，允許點對點布線連接，連接纜線長度不應大于15m。
