指紋機人臉識別門禁系統接線方法流程圖

文章來源:本站 人氣:0 2023-05-11 16:29:02

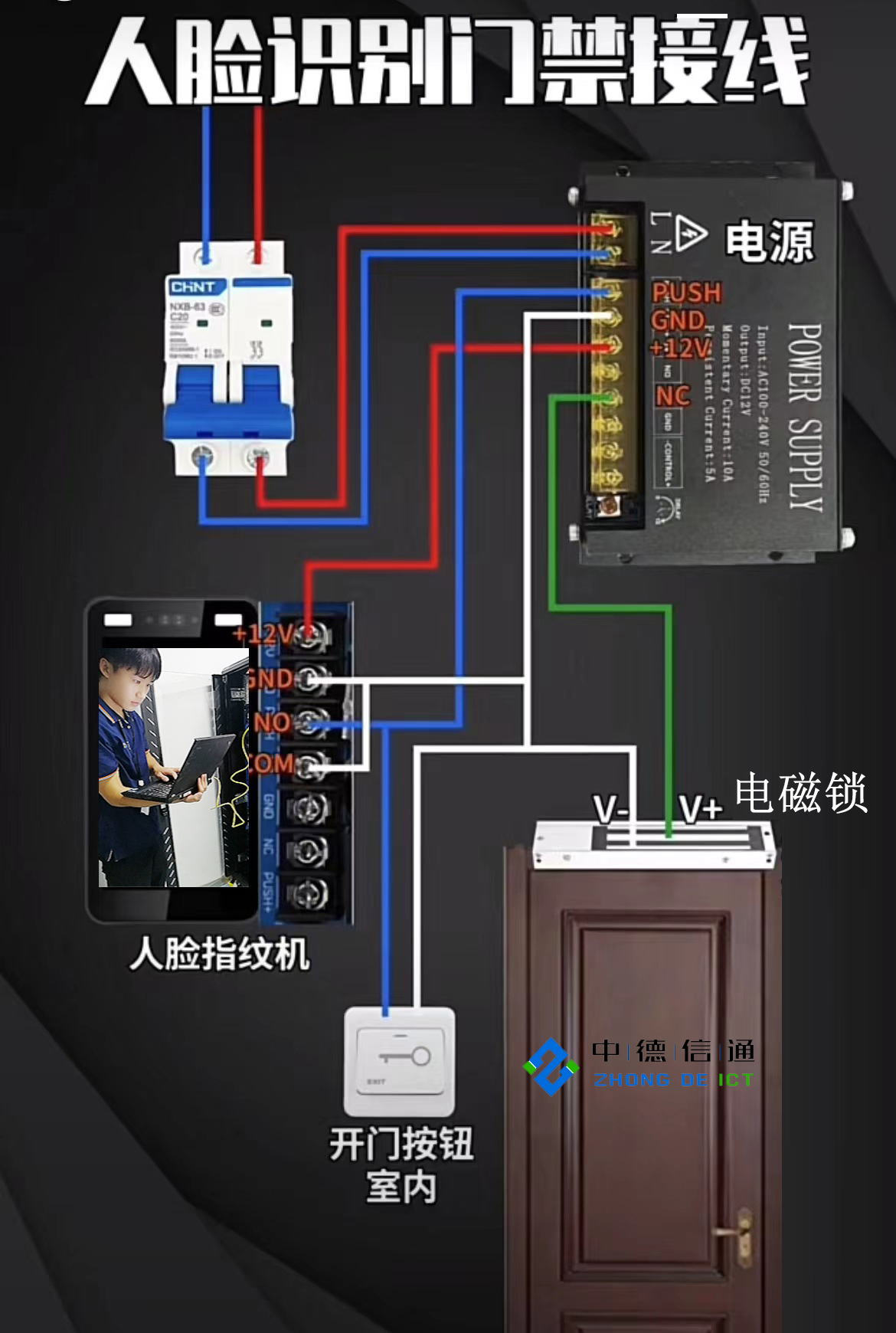

門禁指紋機人臉識別系統接線方法示意圖-指紋機人臉識別門禁系統接線方法流程圖-人臉識別指紋機門禁系統接線方法流程圖-中德信通13554957908

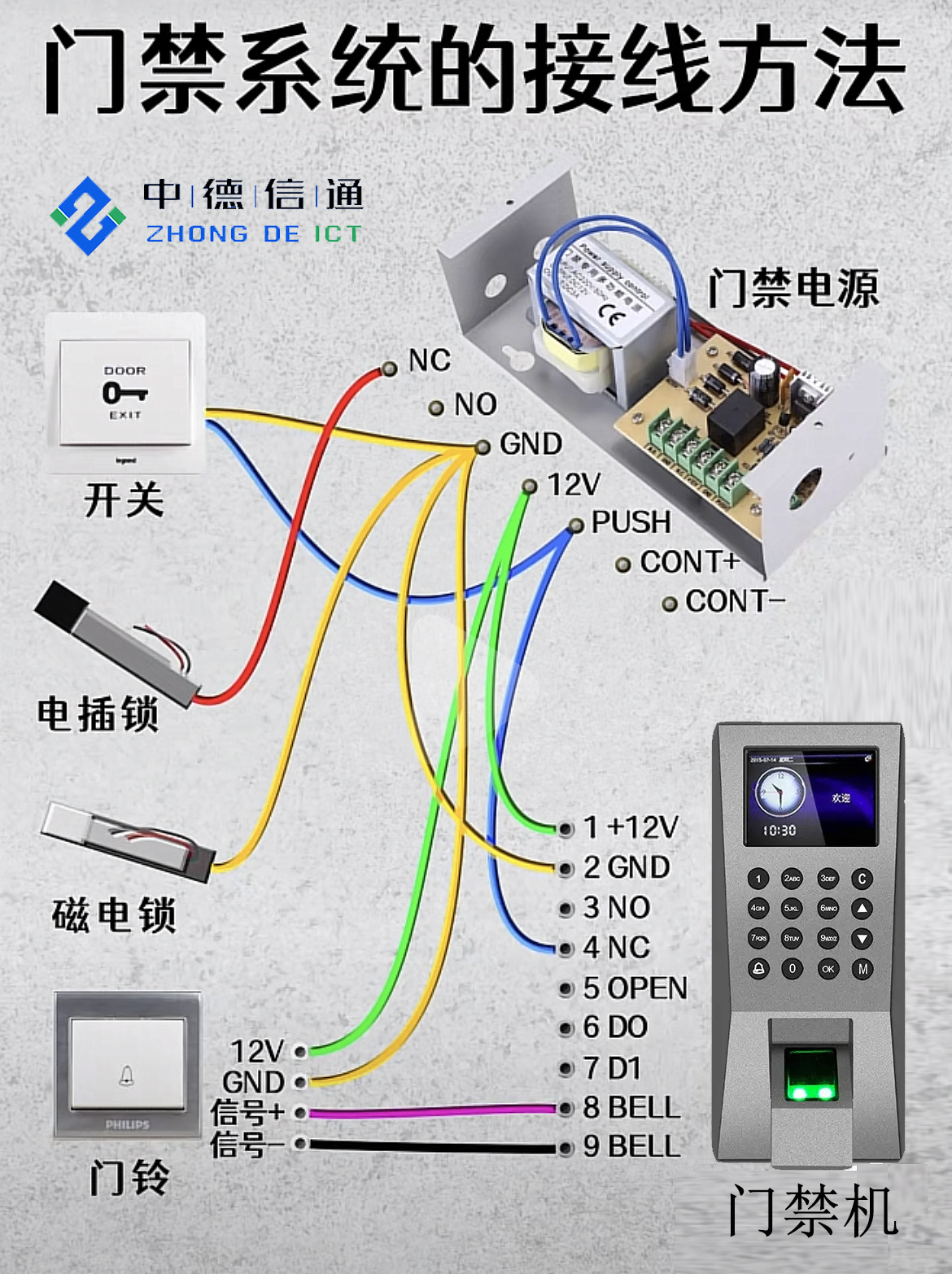

門禁接線方法:

1、門禁主機上的+12V、GND端(門禁主機供電)接門禁電源的+12V、GND端。


2、電控鎖正端接門禁電源的NO或NC端(視常開鎖、常閉鎖而定);通常接法接到NC端(通電開鎖,斷電關鎖)。電控鎖負端接門禁電源的GND端。

    3、門禁主機上的PUSH端(開門信號)接門禁電源的PUSH端。(門禁主機上開門信號標示是NO、NC的,通常接NO端至接門禁電源的PUSH端)。

    4、另一端接出門按鈕的話,出門按鈕的2根連線接到門禁主機的出門按鈕端和GND端;或者接入到門禁電源的PUSH端和GND端。

    5、另一端接讀卡器的話,讀卡器連線接入門禁主機的對應信號端(一般接4個端子:12V、GND、DATA0、DATA1)。

    6、如需要聯網的話,還要接入RS485線(RS485通訊方式)或網線(TCP/IP通訊方式)與門禁主機連接,另一端和電腦連接,RS485線(2芯屏蔽線)還需要接入串口轉RS485轉換器與電腦主機串口連接;網線與電腦網卡網口連接。

    拓展資料:

    1、共地法:用1條線或者屏蔽線將所有485設備的GND地連接起來,這樣可以避免所有設備之間存在影響通訊的電勢差。

    2、終端電阻法:在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量。

    3、中間分段斷開法:通過從中間斷開來檢查是否是設備負載過多通訊距離過長某臺設備損害對整個通訊線路的影響等原因。

    4、單獨拉線法:?jiǎn)为?dú)簡易暫時拉一條線到設備,這樣可以用來排除是否是布線引起了通訊故障。
