什么是MDI/MDIX/Auto-MDI/MDIX詳細解答
文章來源:本站 人氣:0 2021-04-19 12:00:40MDI/MDIX是兩種以太網接口類型(物理和電氣/光學),用于承載傳輸?shù)挠?jì)算機網絡中,這兩種類型接口在連接使用時都必須使用正確的雙絞線電纜連接,那么MDI和MDIX接口到底是什么?MDI/MDIX接口如何選擇正確的雙絞線電纜?本文將為您解決這些問題,且簡單介紹Auto-MDI/MDIX(端口自動翻轉,也稱為智能MDI/MDIX識別技術)。
MDI與MDIX接口是什么?
MDI(Media Dependent Interface,介質相關/有關接口)也稱為上行鏈路端口,一般用于PC上的NIC(網絡接口卡)或集成NIC端口的以太網端口連接。當NIC的傳輸信號要傳輸?shù)郊€器或網絡交換機的接收信號上時,需通過一根直通電纜連接MDIX端口。

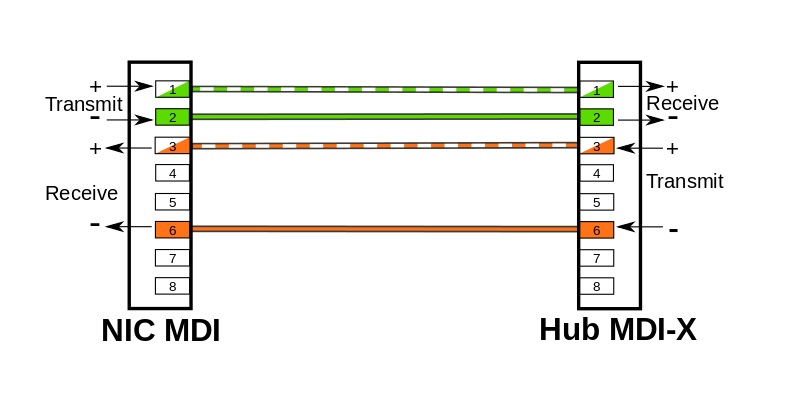

MDIX(Medium Dependent Interface Crossover)是計算機、路由器、集線器或網絡交換機上常見的8P8C端口。由于MDIX是MDI端口的交叉版本,因此MDI設備上的引腳1和2(傳輸)通過直通電纜連接到MDIX設備上的引腳1和2(接收)。類似地,MDI設備上的引腳3和6(接收)轉到MDIX設備上的引腳3和6(發送)。在這種情況下,MDIX端口無需交叉雙絞線布線。
MDI與MDIX如何選擇正確的電纜?

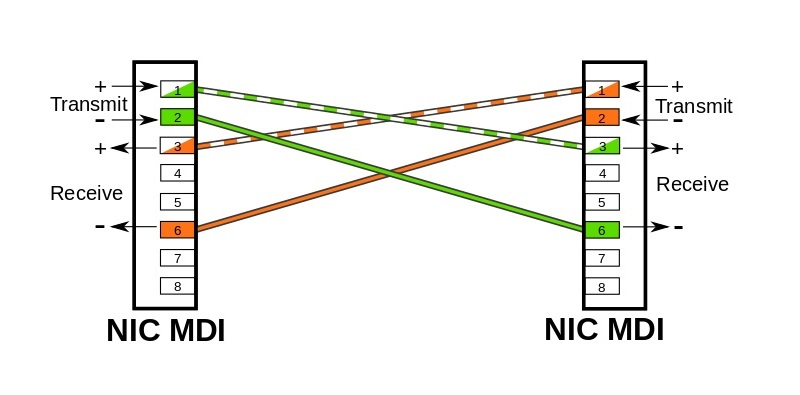

一般情況下,PC或工作站等終端站使用MDI接口,而集線器和網絡交換機使用MDIX接口。在其他網絡設備(如路由器)上可支持多個MDIX端口和單個MDI端口,路由器上的MDI端口可用于連接電纜調制解調器。兩個端口都標記為MDI或MDIX,可幫助您選擇正確類型的電纜。通常情況下,MDI端口使用直通電纜連接到MDIX端口。對于MDI到MDI或MDIX到MDIX連接使用交叉電纜。在某些特殊情況下,為了便于在沒有以太網交叉電纜的情況下連接到其他集線器或交換機,網絡集線器或交換機會使用MDI端口(通??汕袚Q)連接。
Auto-MDI/MDIX是什么?

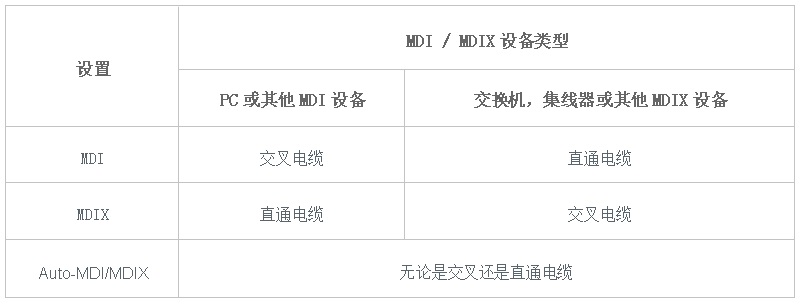

根據上述可知,相同配置的兩個端口(即MDI到MDI或MDIX到MDIX)使用以太網交叉電纜連接,但是在部署兩種不同類型的以太網電纜時,可能會產生一些混亂和不便,Auto-MDI/MDIX技術則能很好地解決此問題。Auto-MDI/MDIX技術可根據需要在MDI和MDIX之間自由切換。在新設備接口上的Auto-MDI/MDIX端口能檢測連接是否需要交叉,然后為其自動選擇正確的MDI或MDIX配置。在這種情況下,使用直通電纜或交叉電纜則無關緊要。下圖顯示了MDI / MDIX和Auto-MDI/MDIX的電纜類型。
中德(ZDXT)內置Auto-MDI/MDIX端口的千兆PoE交換機解決方案

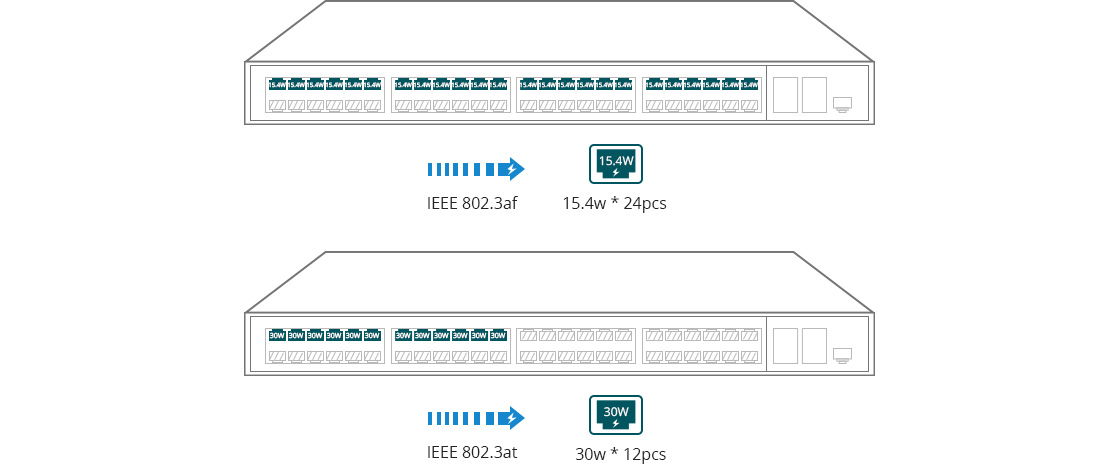

具備Auto-MDI/MDIX接口的路由器、集線器和交換機(包括一些10/100,以及所有1GB或10GB以太網交換機)在連接電纜后會自動切換到正確的配置。中德(ZDXT) 48端口S3400-48T4SP管理型PoE+以太網交換機就是其中之一。這款千兆管理型交換機配備48x10/100/1000Base-T RJ45以太網端口,1個控制臺端口,4個10G SFP+插槽,可提供高達176Gbps的交換容量,企業級功能和較高的網絡安全性。內置Auto-MDI/MDIX端口支持快速即插即用,無需使用交叉電纜。同時它還可以檢測連接設備的鏈接速度,并根據兼容性和性能要求對其進行調整,使交換機可以向后兼容傳統網絡設備。
總結
總而言之,MDI是PC和工作站等終端站上的以太網端口,而集線器和網絡交換機上的以太網端口是MDIX(俗稱MDI的交叉版本),另外經過本文想想介紹相信您應該清楚了解到:MDI與MDIX連接時使用直通電纜,MDI與MDI或MDIX與MDIX連接時使用交叉電纜,Auto-MDI/MDIX可連接在MDI和MDIX之間,依靠端口自動切換功能來解決MDI與MDIX之間的問題。若是您仍然遇到有關MDI/MDIX和Auto-MDI/MDIX技術的問題,可訪問中德(ZDXT)官網或撥打熱線400-1108-360進行咨詢。
